樓主發表于: 2009-06-13 09:46

只看樓主 | 小中大

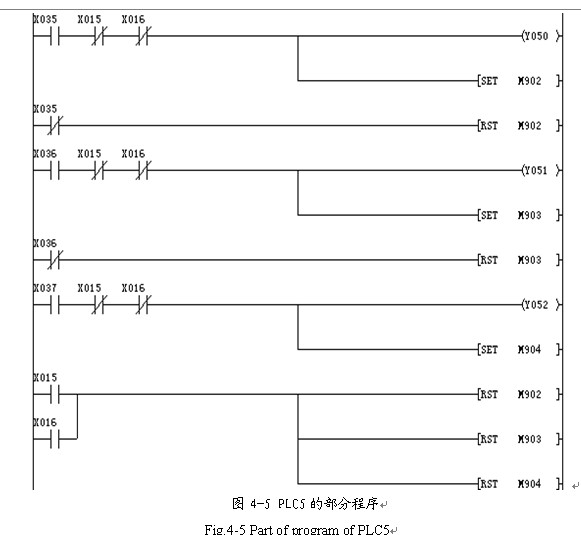

圖片：

這是成型機輔鼓電機上PLC的程序
我是個初學者有些地方還是不大明白~
所以想請教下整體全部的具體的運行過程~
從輸入X035 開始一直開始一直到最后的輸出
謝謝~~~~~~~~~~
謝謝~~~~~~~~~~~
謝謝~~~~~~~~~~~·

lixiang123

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 137 個
工控威望: 432 點
下載積分: 1201 分
在線時間: 7(小時)
注冊時間: 2009-05-12
最后登錄: 2012-09-03
查看lixiang123的主題 / 回貼

1樓發表于: 2009-06-13 13:20

只看該作者 | 小中大

不會吧比我還弱

pipi1987

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pipi1987的主題 / 回貼

2樓發表于: 2009-06-13 14:48

只看該作者 | 小中大

嘿嘿謝謝啊~

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

3樓發表于: 2009-06-13 15:19

只看該作者 | 小中大

這個不太難吧

導通X35 點動Y50 置位 M902 導通X36 點動Y51 置位M903 導通 X37點動Y52置位 M904

X35 X36松開后會復位M902 M903 X37松開不能復位M904
X15 X16是限制M902 M903 M904工作的

后面的程序M902 903 904應該驅動點什么東西吧要不就沒意思了

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 852(小時)
注冊時間: 2006-09-07
最后登錄: 2025-10-13
查看dl2006的主題 / 回貼

4樓發表于: 2009-06-13 16:33

只看該作者 | 小中大

3樓仁兄說的對,不過再補充一點X15 X16用來復位M902 M903 M904,同時也停止限制Y50 Y51 Y52輸出

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

pipi1987

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pipi1987的主題 / 回貼

5樓發表于: 2009-06-14 07:34

只看該作者 | 小中大

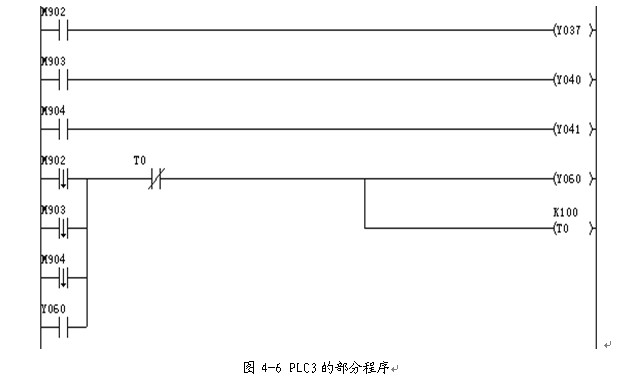

圖片：

我是一新手~
對程序具體的運行還是有點困難~
所以想請教下整體全部的具體的運行過程~
從輸入X092 開始一直開始一直到最后的輸出
謝謝~~~~~~~~~~
謝謝~~~~~~~~~~~
謝謝~~~~~~~~~~~·

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 630 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2025-08-22
查看jackal的主題 / 回貼

6樓發表于: 2009-06-14 11:22

只看該作者 | 小中大

你在說什么啊

從輸入X092 開始一直開始一直到最后的輸出這句話是你的重點嗎？

hnkuaileniwo

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hnkuaileniwo的主題 / 回貼

7樓發表于: 2009-06-14 12:24

只看該作者 | 小中大

什么意識啊

pipi1987

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pipi1987的主題 / 回貼

8樓發表于: 2009-06-14 12:24

只看該作者 | 小中大

就是解釋下那個程序圖
謝謝 ~ 嘿

psongnan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看psongnan的主題 / 回貼

9樓發表于: 2009-06-16 07:41

只看該作者 | 小中大

想學習plc先學習一下繼電器就可以了那樣學起來更容易一些

fsdyc

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 121 個
工控威望: 216 點
下載積分: 873 分
在線時間: 9(小時)
注冊時間: 2008-05-06
最后登錄: 2021-06-27
查看fsdyc的主題 / 回貼

10樓發表于: 2009-06-16 14:13

只看該作者 | 小中大

引用
引用第5樓pipi1987于2009-06-14 07:34發表的三菱PLC~ T型圖~ :
我是一新手~
對程序具體的運行還是有點困難~
所以想請教下整體全部的具體的運行過程~
從輸入X092 開始一直開始一直到最后的輸出
謝謝~~~~~~~~~~
.......

你用的應該不是三菱PLC

何來“X92”?

satakelu

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看satakelu的主題 / 回貼

11樓發表于: 2009-06-16 15:32

只看該作者 | 小中大

都是最基本的命令，看看入門教材或編程手冊吧！
