樓主發表于: 2009-07-10 12:08

只看樓主 | 小中大

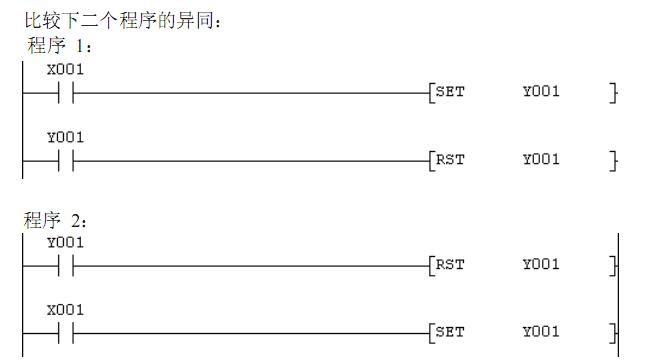

圖片：

說說這兩個基本的程序有什么區別？

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6648 個
工控威望: 38460 點
下載積分: 17236 分
在線時間: 9861(小時)
注冊時間: 2006-09-13
最后登錄: 2026-01-21
查看cvlsam的主題 / 回貼

1樓發表于: 2009-07-10 13:06

只看該作者 | 小中大

要明白他們之間的區別就應該清晰理解PLC的掃描機制。

PLC在掃描周期完成后對輸出映像區進行更新。

程式1：當X1按下，Set Y0，第一次掃描結束，更新輸出映像區
第二次掃描時，更新Y1狀態，然后RST Y0 因此它使用了兩次掃描周期。
程式2：當X1按下，下一次掃描周期即更新了Y0，并Rst了。

因此，他們之間僅僅差一個掃描周期而已。

切不要以為如此可提高多少時鐘周期，要明白，外圍設備的速率要遠遠低于PLC的掃描周期。

本帖最近評分記錄：

下載積分:+1(satakelu)

下載積分:+5(sjm213) 優秀文章,加分獎勵

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

2樓發表于: 2009-07-10 15:33

只看該作者 | 小中大

分析地太精辟了

向高手請教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看向高手請教的主題 / 回貼

3樓發表于: 2009-07-10 15:41

只看該作者 | 小中大

是不是還有個啟動優先還是停止優先的問題。

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

4樓發表于: 2009-07-10 16:36

只看該作者 | 小中大

如果仿真的話
程序1都看不到Y1瞬間ON的那一下
程序2 可以看到

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

satakelu

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看satakelu的主題 / 回貼

5樓發表于: 2009-07-13 11:37

只看該作者 | 小中大

4樓準確，兩程序的區別就在于程序1永遠看不到Y1輸出
而程序2可以看到

本帖最近評分記錄：

下載積分:+2(sjm213) 同意

satakelu

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看satakelu的主題 / 回貼

6樓發表于: 2009-07-13 15:03

只看該作者 | 小中大

授人以魚不如授人以漁！1樓為我們的榜樣！！！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 163919 分
在線時間: 3272(小時)
注冊時間: 2007-11-21
最后登錄: 2026-01-20
查看sjm213的主題 / 回貼

7樓發表于: 2009-07-13 15:58

只看該作者 | 小中大

呃~
我認為1樓的解釋存在點問題。
對于Y1 ，雖然其外部輸出點是在輸出刷新后響應的，但在程序中調用時應該不用經過輸出刷新的過程就能獲知狀態的變化。
===================
具體到該例中，首先默認Y1為OFF，X1為OFF到ON的掃描周期：
圖1例中第一句執行時將Y1置位，第二句執行時立刻將Y1復位。這樣Y1永遠不會有輸出ON的狀態。
圖2例中第一句執行時無效果，第二句執行時將Y1置位。即使在第二掃描周期中第一句會將Y1復位，在執行第二句時再次置位Y1，這樣Y1應是輸出為ON的狀態。

綜上：
當X1為OFF時兩者Y1皆為OFF；當X1為ON時圖1中Y1為OFF，圖2中Y1為ON。

wz_chl1985

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wz_chl1985的主題 / 回貼

8樓發表于: 2009-07-24 16:14

只看該作者 | 小中大

7樓回答到位

xyj168268

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xyj168268的主題 / 回貼

9樓發表于: 2009-08-05 09:19

只看該作者 | 小中大

7樓回答正確，鑒定完畢！

yxl19820906

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 166 點
下載積分: 567 分
在線時間: 21(小時)
注冊時間: 2009-07-27
最后登錄: 2025-09-17
查看yxl19820906的主題 / 回貼

10樓發表于: 2009-08-07 21:50

只看該作者 | 小中大

學習了喲,

waxiao88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 121 個
工控威望: 290 點
下載積分: 551 分
在線時間: 207(小時)
注冊時間: 2008-05-11
最后登錄: 2026-01-04
查看waxiao88的主題 / 回貼

11樓發表于: 2009-08-07 22:45

只看該作者 | 小中大

這就是雙線圈輸出嗎,結果是后面的線圈輸出有有效.
