樓主發表于: 2009-07-31 12:24

只看樓主 | 小中大

電源DC24V輸出4-20mA的2線壓力傳感器怎樣與三菱fx-2ad接線？

[ 此帖被tcx在2009-08-03 20:49重新編輯 ]

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

1樓發表于: 2009-07-31 12:31

只看該作者 | 小中大

將AD模塊上電流端子和電壓端子短接后連接傳感器一根線
COM端再接另外一根。

tcx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的主題 / 回貼

2樓發表于: 2009-07-31 12:38

只看該作者 | 小中大

謝謝！
我也是這么連的，可讀出模塊中緩沖寄存器的值為什么不變化呢？
傳感器要求是DC24V電源啊,VIN1和COM1間無電壓啊

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

3樓發表于: 2009-07-31 12:44

只看該作者 | 小中大

信號的正負試著換接一下
若不行程序方面可存在什么問題呢？

tcx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的主題 / 回貼

4樓發表于: 2009-07-31 13:15

只看該作者 | 小中大

調換接線也不行啊

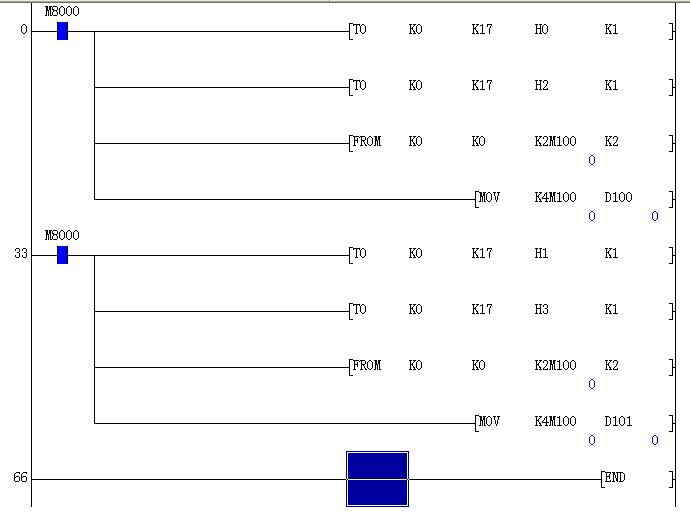

程序應該無問題，基本都是照說明書照搬的。

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

5樓發表于: 2009-07-31 13:43

只看該作者 | 小中大

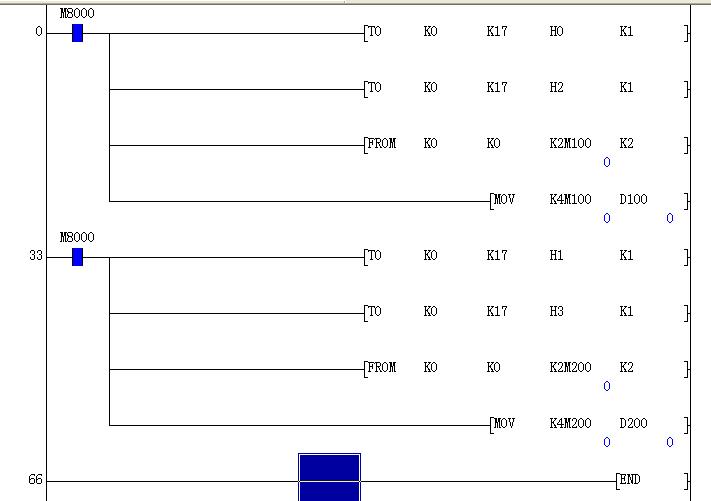

好像通道1和2的m要錯開16位吧

tcx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的主題 / 回貼

6樓發表于: 2009-07-31 14:44

只看該作者 | 小中大

郁悶那.......
這樣還是不行啊，我又將壓力傳感器換成了電源為DC12-24V、電流4-20mA的二線溫度傳感器，它的測量范圍是0-50°C ，數值還是不變化。請教我還有那些地方做的不對嗎？

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

7樓發表于: 2009-07-31 15:01

只看該作者 | 小中大

傳感器接線有問題或壞了

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

8樓發表于: 2009-07-31 15:03

只看該作者 | 小中大

另外要與主機連了沒有，他的5V電源要主機提供的

tcx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的主題 / 回貼

9樓發表于: 2009-07-31 15:19

只看該作者 | 小中大

連了，主機是FX2N-16MR
溫度傳感器是好的，我用西門子EM235試的，結果正常
估計接線有問題，第一次使用還請幫忙！

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

10樓發表于: 2009-07-31 15:26

只看該作者 | 小中大

你在輸入端接一個250歐電阻，把短接線拆掉，接到VIN處，輸入端沒有電壓，如果接線沒錯，可能是傳感器壞了。應該有1V左右的電壓。

tcx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的主題 / 回貼

11樓發表于: 2009-07-31 16:02

只看該作者 | 小中大

yyhexf 先生：
因手頭沒有250歐電阻，你的方法無從實驗。我估計還是我的傳感器接線方法不對，不知你有沒有電流型傳感器接線圖片事例啊？

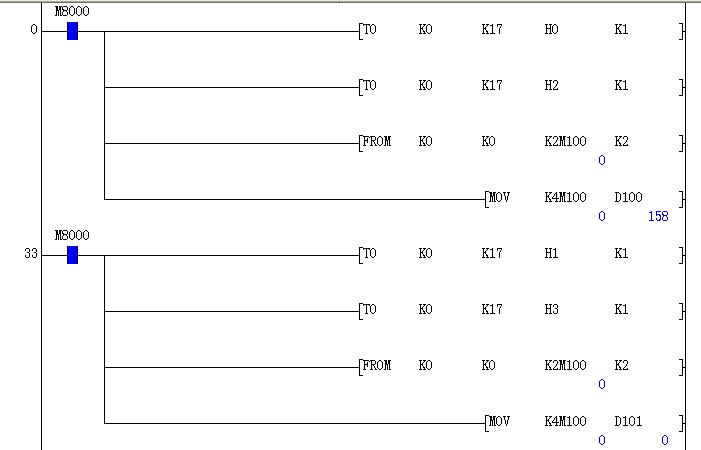

剛才我把模塊短接線拆除，想用電壓型試試，隨找了一只1.5V的干電池直接接在了VIN1和
COM1上試了試，D100的值就由0變化為158了。如圖

對了，請問模塊的偏益與增益如何調整，在什么情況下調整！

[ 此帖被tcx在2009-07-31 16:10重新編輯 ]
