樓主發表于: 2010-07-26 09:36

只看樓主 | 小中大

圖片：

最近要改造一臺烘箱的線路...很是糾結...

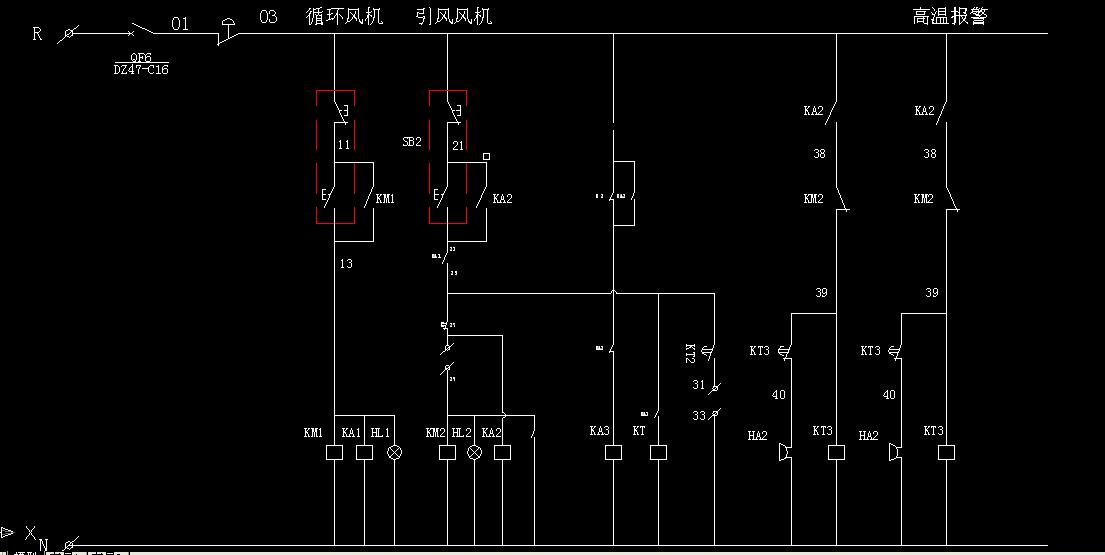

請論壇里的高手指點一下，附圖紙一張。。。

控制要求：通過溫控表控制引風機的啟動、停止（加溫/靜止）

開始加溫至160°時延時保溫2個小時，后有個信號輸出控制第二段加溫。

加溫至200°時保溫3個小時...

現在做到上面的地步，實在做不下去了....還請高手指點,大家多推薦幾個控制方法！

[ 此帖被niyouyijian在2010-07-26 10:07重新編輯 ]

附件：

12345.rar (73 K) 下載次數:22

weiwei中國

大家一起來進步

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 116 點
下載積分: 6745 分
在線時間: 129(小時)
注冊時間: 2010-01-19
最后登錄: 2018-03-27
查看weiwei中國的主題 / 回貼

1樓發表于: 2010-07-26 11:55

只看該作者 | 小中大

建議你買個程式溫度控制器，很方便的，電路也會簡化許多，定時器也不用了，成本應該差不多的。如果有什么不解可發我郵箱聯系weiwei1980316@163.com

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

2樓發表于: 2010-07-26 12:09

只看該作者 | 小中大

純電路與普通表不可實現嗎？

weiwei中國

大家一起來進步

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 116 點
下載積分: 6745 分
在線時間: 129(小時)
注冊時間: 2010-01-19
最后登錄: 2018-03-27
查看weiwei中國的主題 / 回貼

3樓發表于: 2010-07-26 13:07

只看該作者 | 小中大

可以，但人一般情況下愛走近路！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-03
查看wwcwwc的主題 / 回貼

4樓發表于: 2010-07-26 13:12

只看該作者 | 小中大

最近要改造一臺烘箱的線路...很是糾結...
回答：不要糾結。把問題拆分可能對于分析問題有幫助。循環；鼓風應該沒有問題，這樣基本可以，如果需要邏輯也方便增加互鎖功能。關鍵問題是溫度控制你的項目中有二段分別控制功能需要建立，【開始加溫至160°時延時保溫2個小時；加溫至200°時保溫3個小時...】說明需要二個控制點。請你首先考慮第一個要求，保溫2小時（建議用自鎖線路），當時間達到后打開第二個控制單元，同時加溫至200度，進入保溫3小時環節。
只要先給它建立基本功能然后加入一定的邏輯控制條件！

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

5樓發表于: 2010-07-26 13:28

只看該作者 | 小中大

非常感謝4樓的分析...覺得靠引風機接觸器的常閉觸點來做的話自鎖不太容易建立，而且有誤操作的可能性。

現在最讓我焦慮的就是第一段的自鎖怎么建立！

加溫至160°后引風機的接觸器跳掉停止工作，用常閉觸點來做個自鎖，可是他沒開始工作的時候這邊的時候這邊鎖上就麻煩了！

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

6樓發表于: 2010-07-26 13:30

只看該作者 | 小中大

買個程式溫度控制器沒錯的。

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

7樓發表于: 2010-07-26 13:36

只看該作者 | 小中大

引用
引用第6樓yyhexf于2010-07-26 13:30發表的 :
買個程式溫度控制器沒錯的。

我更想把這個問題處理掉.....

程式溫度控制器會考慮的！哪個品牌的機型更適合一點...

wfsqdteco

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wfsqdteco的主題 / 回貼

8樓發表于: 2010-07-26 13:47

只看該作者 | 小中大

有專門的表，不是很貴，控制很簡單，比你費勁腦汁的設計好多了，我們工程就用到好多，也不是很貴，500左右

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

9樓發表于: 2010-07-26 14:08

只看該作者 | 小中大

引用
引用第8樓wfsqdteco于2010-07-26 13:47發表的 :
有專門的表，不是很貴，控制很簡單，比你費勁腦汁的設計好多了，我們工程就用到好多，也不是很貴，500左右

什么品牌的？什么型號？能否具體討論下？

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

10樓發表于: 2010-07-26 15:48

只看該作者 | 小中大

請不要隨意爛發廣告

luyuemin

工控人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的主題 / 回貼

11樓發表于: 2010-07-26 21:13

只看該作者 | 小中大

富士PXR9TAA1-5V000
