樓主  發表于: 2011-09-12 12:01
本人是搞自動化的，也喜歡一些電子制作，在這個論壇也學到不少知識。今天也貢獻一些資料，都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多，M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

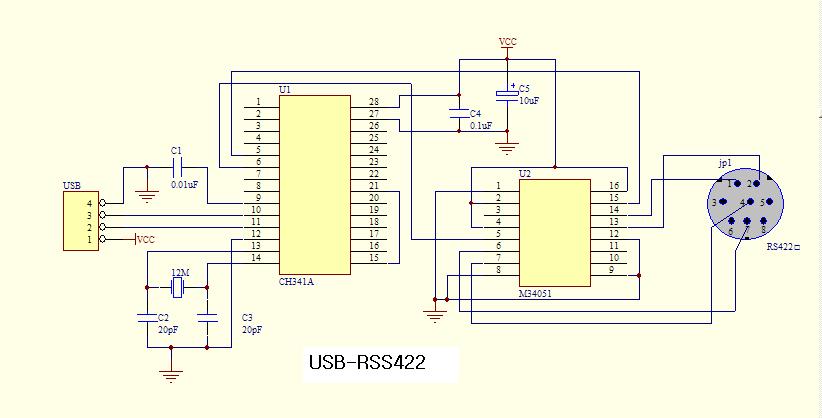

USB-RS422

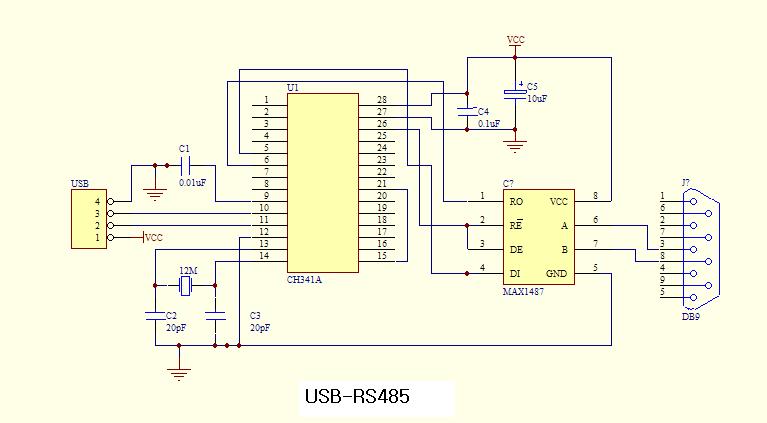

USB-RS485

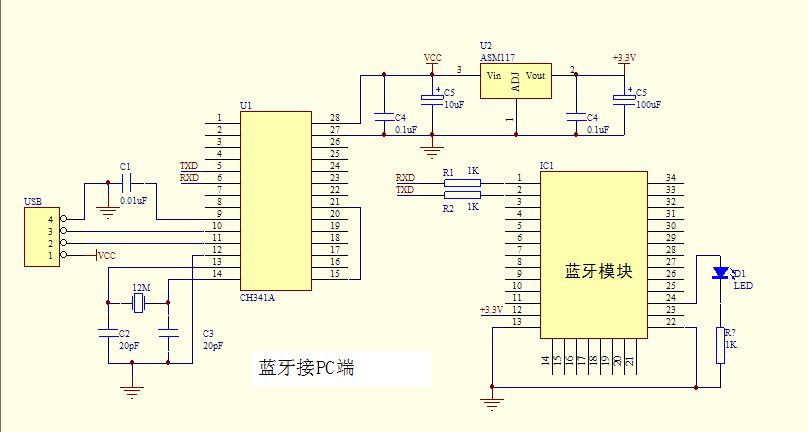

藍牙接電腦部分

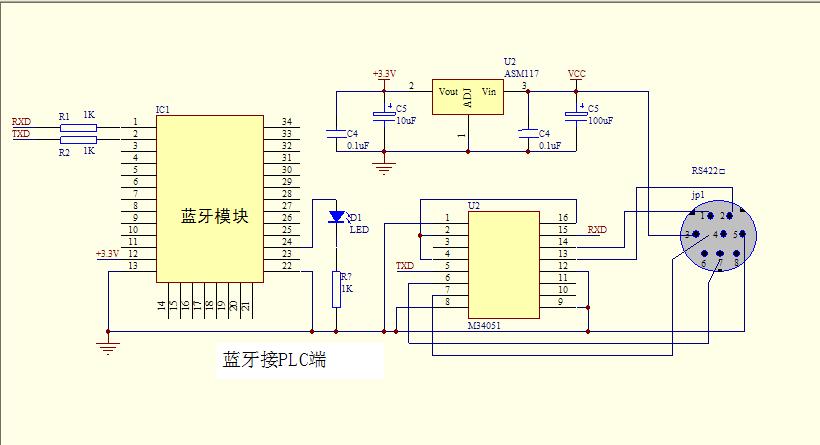

藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米，用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳
圖片.rar (106 K) 下载次数:484
[ 此帖被cwf_plc在2011-09-22 19:49重新編輯 ]
附件： 藍牙電路實物圖.rar (1643 K) 下載次數:738
本帖最近評分記錄：
  • 下載積分:+5(ymmfa) 感謝分享
  • 下載積分:+5(蕭風) 感謝分享
    gyk1988
    承接自動化 QQ61882040 江蘇揚州人 熟悉三菱、西門
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 95 個
    工控威望: 1852 點
    下載積分: 1998 分
    在線時間: 191(小時)
    注冊時間: 2010-09-29
    最后登錄: 2019-07-28
    查看gyk1988的 主題 / 回貼
    1樓  發表于: 2011-11-20 16:31
    驀然回首   在這里
    承接自動化 QQ61882040 江蘇揚州人 熟悉三菱、西門子、信捷
