圖中的開關Key A應為按鈕SB,在軟件里面沒找到.但作用一樣,按一下SB,繼電器吸合,再按一下,繼電器復位.交替輸出.如果把電容C1去掉,在一上電的情況下,繼電器吸合,然后按一下按鈕SB繼電器復位,再按一下繼電器吸合,這樣交替輸出,不同的是,前者可以理解為初始化復位,后者(去掉電容C1)為初始化置位.

24V繼電器總歸要有一個24V的直流電源吧，然后用一個三端穩壓器7812把24V直流電穩壓輸出12V，然后加一個電容濾波，給IC供電。不需要兩個電源啊

7812三端穩壓器一塊錢，IC大概兩三塊吧，24V電源和繼電器找一個不難吧，找不到可以買一個，也就這這兩個貴一點。一塊小的實驗板一、二塊錢，剩下幾個電阻電容也不貴，可以找個沒用的板子，拆幾個下來。

電路圖看起來有點復雜，但拿一塊實驗板焊起來，就會發現上面也沒幾個元器件，24V電源和繼電器都是板子外圍的，如果繼電器上有指示燈，那么圖中的發光二極管和那個2K的電阻可以省掉，還有一個反接的二極管是為了繼電器斷電時，作為泄放回路用的，這樣為了保護三極管不被繼電器的感應電動勢所損壞。

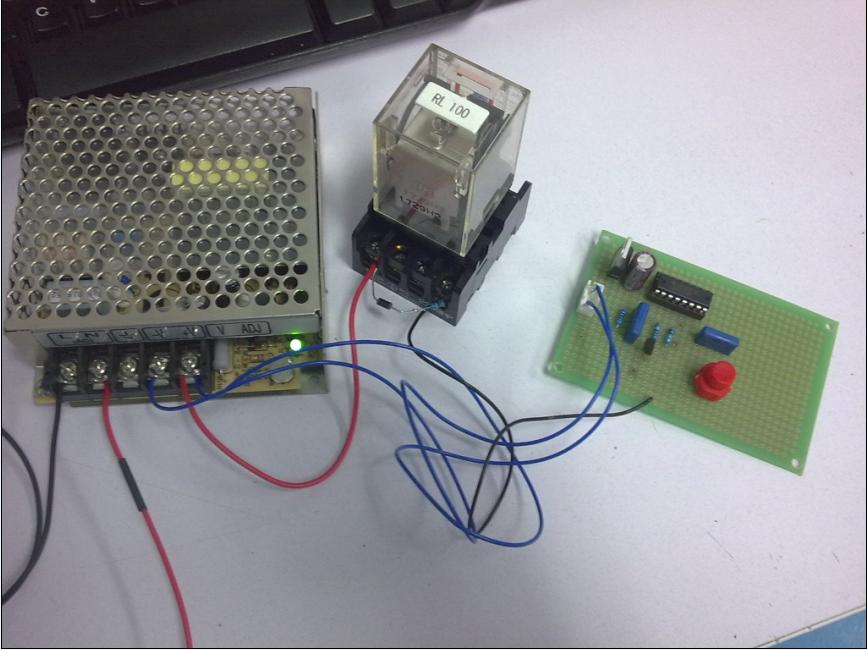

之前只是把這些元器件散亂的焊在一起，這次是焊在一塊板子上，并測試OK。
直流24V電源引入，經過三端穩壓器7812輸出12V，電容濾波后給40192供電。
板子上的元器件：7812、一個極性電容（濾波）和兩個非極性電容（0.1uF)、IC（40192）、2K電阻、10K電阻、100K電阻各一個，一個三極管、一個按鈕。
電容和電阻和圖中所標出入不大就行，不要求完全一樣。

所有外圍元器件：一個24V直流開關電源、一個24V繼電器

如果按鈕按下一次，出現計數不準，繼電器動作好幾下時，若電路連接無誤，那么可改變電路圖中的R3的阻值，從幾K到十幾K到幾十K。圖中R3用的是100K，但有時候同樣大小的電阻，焊另一塊板子的時候就不行。一旦調試焊接完成且調試完成，單按鈕交替輸出會很穩定。主要是焊接和調試時，合理的選取R3的阻值。
