工控人家園 綜合討論 求指教關于判定寄存器或者編碼器的問題

544868416

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 163 點
下載積分: 569 分
在線時間: 51(小時)
注冊時間: 2019-08-03
最后登錄: 2025-06-30
查看544868416的主題 / 回貼

樓主發表于: 2022-11-20 22:48

只看樓主 | 小中大

現在有一個思路就是想判定編碼器時候在運作
非有數據的時候或者不轉動的時候有輸出判定
今晚用比較指令加0.1S的脈沖指令來實時比較(用的是模擬沒在現場試驗)很快就對比成功但是一直在對比不是編碼器停止運作就立馬判定了
不知道各位有沒有好的思路指點一下

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4969 個
工控威望: 8406 點
下載積分: 18561 分
在線時間: 3474(小時)
注冊時間: 2016-10-31
最后登錄: 2025-10-14
查看夢雨天涯的主題 / 回貼

1樓發表于: 2022-11-21 08:17

只看該作者 | 小中大

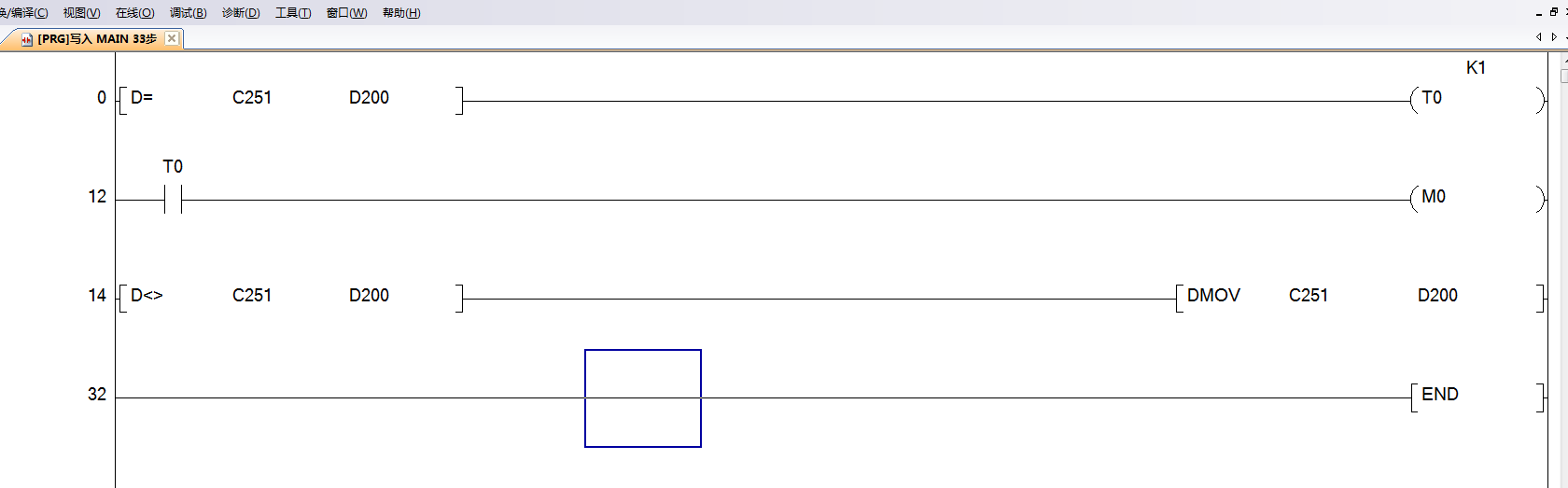

圖片：

大概就這樣子

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4969 個
工控威望: 8406 點
下載積分: 18561 分
在線時間: 3474(小時)
注冊時間: 2016-10-31
最后登錄: 2025-10-14
查看夢雨天涯的主題 / 回貼

2樓發表于: 2022-11-21 08:18

只看該作者 | 小中大

圖片：

還忘了一步……

本帖最近評分記錄：

下載積分:+2(544868416) 謝謝前輩

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1074 個
工控威望: 1262 點
下載積分: 18539 分
在線時間: 298(小時)
注冊時間: 2009-05-29
最后登錄: 2025-10-09
查看zsh340的主題 / 回貼

3樓發表于: 2022-11-21 08:43

只看該作者 | 小中大

編碼器是否運轉，或是左轉/右轉都能判定。

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

544868416

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 163 點
下載積分: 569 分
在線時間: 51(小時)
注冊時間: 2019-08-03
最后登錄: 2025-06-30
查看544868416的主題 / 回貼

4樓發表于: 2022-11-21 08:54

只看該作者 | 小中大

引用
引用第2樓夢雨天涯于2022-11-21 08:18發表的 :
還忘了一步……

相當感謝感謝

544868416

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 163 點
下載積分: 569 分
在線時間: 51(小時)
注冊時間: 2019-08-03
最后登錄: 2025-06-30
查看544868416的主題 / 回貼

5樓發表于: 2022-11-21 08:56

只看該作者 | 小中大

引用
引用第3樓zsh340于2022-11-21 08:43發表的 :
編碼器是否運轉，或是左轉/右轉都能判定。

前輩是否有其他指令可指導一下呢？

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2783 個
工控威望: 3641 點
下載積分: 3566 分
在線時間: 3835(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-14
查看tingfenghu的主題 / 回貼

6樓發表于: 2022-11-21 12:30

只看該作者 | 小中大

引用
引用第3樓zsh340于2022-11-21 08:43發表的 :
編碼器是否運轉，或是左轉/右轉都能判定。

這個判定不了吧？
要么正轉，反轉，維持一個狀態。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 677 個
工控威望: 10603 點
下載積分: 1894 分
在線時間: 372(小時)
注冊時間: 2008-11-27
最后登錄: 2025-10-14
查看5921338的主題 / 回貼

7樓發表于: 2022-11-22 11:15

只看該作者 | 小中大

高速計數器收到脈沖使用定時中斷比較可以判斷是否運轉，是正轉還是反轉都可以識別。

自學

544868416

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 163 點
下載積分: 569 分
在線時間: 51(小時)
注冊時間: 2019-08-03
最后登錄: 2025-06-30
查看544868416的主題 / 回貼

8樓發表于: 2022-11-24 23:02

只看該作者 | 小中大

引用
引用第7樓5921338于2022-11-22 11:15發表的 :
高速計數器收到脈沖使用定時中斷比較可以判斷是否運轉，是正轉還是反轉都可以識別。

前輩是否有詳細的指令呢

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 677 個
工控威望: 10603 點
下載積分: 1894 分
在線時間: 372(小時)
注冊時間: 2008-11-27
最后登錄: 2025-10-14
查看5921338的主題 / 回貼

9樓發表于: 2022-11-25 11:27

只看該作者 | 小中大

這個沒有專門的指令需要編程實現，我只有西門子200SMART的程序三菱沒做過。可以網上搜一下電子手輪，它的原理就是判斷編碼器方向和速度。

引用
引用第8樓544868416于2022-11-24 23:02發表的 :

前輩是否有詳細的指令呢

自學

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2783 個
工控威望: 3641 點
下載積分: 3566 分
在線時間: 3835(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-14
查看tingfenghu的主題 / 回貼

10樓發表于: 2022-11-25 12:17

只看該作者 | 小中大

SPD 指令是計算編碼器速度，
如果速度持續為零，則視為停止，
測試一下，是否可以。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
