樓主發表于: 2011-05-07 08:23

只看樓主 | 小中大

圖片：

引用
引用樓主jiayuanfu于2008-03-15 02:14發表的 100%能用的西門子S7-200編程電纜 :

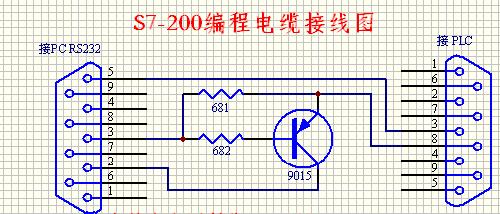

西門子S7-200編程電纜100%能用，絕對無損壞電腦和PLC，本人長期使用未出現過問題。安全可靠。(注：681是電阻，它的阻值是680歐姆；682是電阻，它的阻值是6.8K) [attachment=5563]

希望大家實話實說，我做了一條就不能用，絕對沒做錯

[ 此帖被liuhuaxing在2011-05-07 08:32重新編輯 ]

sunshj

世界真精彩

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 298 點
下載積分: 626 分
在線時間: 63(小時)
注冊時間: 2009-08-10
最后登錄: 2024-03-19
查看sunshj的主題 / 回貼

1樓發表于: 2011-05-07 08:57

只看該作者 | 小中大

我沒有用過這樣的

本帖最近評分記錄：

下載積分:+1(liuhuaxing) 熱心助人

lu831226

代理施耐德西門子等品牌的元件!

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 310 個
工控威望: 542 點
下載積分: 2495 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-09-22
查看lu831226的主題 / 回貼

2樓發表于: 2011-05-07 10:11

只看該作者 | 小中大

我也沒有用過，我是朋友送給我的！

本帖最近評分記錄：

下載積分:+1(liuhuaxing) 熱心助人

QQ32135553

工業巨子

2004年日本早稻田大學畢業，2010榮獲“豐田終身成就獎”

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 362 點
下載積分: 1695 分
在線時間: 75(小時)
注冊時間: 2008-12-29
最后登錄: 2017-03-22
查看工業巨子的主題 / 回貼

3樓發表于: 2011-05-07 12:49

只看該作者 | 小中大

還是買一條吧。
這種山寨的數據線，我以前也很熱衷制作，做出來還能通信，我當時還很驕傲呢。

自從有一次，我做了一條西門子S200 (CPU266CN)的編程電纜，把一個COM口燒了，我再也不做了。
圖上的數據線就幾個電阻就搞定了？太天真了，原裝西門子的數據線幾千塊呢？你把德國人的智商想的太低了吧。
就算圖上的數據線真能通信，肯定不支持熱插熱拔，沒有光電隔離。

本帖最近評分記錄：

下載積分:+1(liuhuaxing) 熱心助人

2004年日本早稻田大學畢業，2010榮獲“豐田終身成就獎”，2011年入選“名人堂”（HALL OF FAME)

tty

支持國貨，少說多做。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 490 點
下載積分: 13724 分
在線時間: 234(小時)
注冊時間: 2009-09-17
最后登錄: 2019-08-25
查看tty的主題 / 回貼

4樓發表于: 2011-05-07 20:27

只看該作者 | 小中大

第一個圖我做過，可以上傳下載。

本帖最近評分記錄：

下載積分:+1(liuhuaxing) 熱心助人

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 953 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

5樓發表于: 2011-05-07 20:51

只看該作者 | 小中大

謝謝1-4樓兄弟，我也曾想過，一條S7-200編程線纜最廉價也得200多元啊，2個電阻加一個三極管就能解決干嘛要做那么復雜，誰又愿意掏200元冤枉錢去買呢？

232497244

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 247 個
工控威望: 1061 點
下載積分: 1823 分
在線時間: 748(小時)
注冊時間: 2007-03-18
最后登錄: 2026-01-17
查看232497244的主題 / 回貼

6樓發表于: 2011-05-08 23:18

只看該作者 | 小中大

我按圖一做過，可以用的。
把S7－200的RS485轉RS232的

djf3000

活到老學到老

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 228 個
工控威望: 418 點
下載積分: 1993 分
在線時間: 64(小時)
注冊時間: 2011-03-18
最后登錄: 2018-12-03
查看djf3000的主題 / 回貼

7樓發表于: 2011-08-05 19:42

只看該作者 | 小中大

我買了一條，十多元錢，可以用，但是你再好關掉其中一個電源，不然有可能會燒端口的，小心為上！

djf3000

活到老學到老

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 228 個
工控威望: 418 點
下載積分: 1993 分
在線時間: 64(小時)
注冊時間: 2011-03-18
最后登錄: 2018-12-03
查看djf3000的主題 / 回貼

8樓發表于: 2011-08-05 19:49

只看該作者 | 小中大

其實我吃過這種虧，一條usb的三菱fx系列plc編程線用180元錢買的，用了三次就廢了，后來在這里看到有圖紙，就試著做了兩條，一直在用，感覺蠻好的，成本不到20元！你們說冤枉不冤枉？

wangtiezhu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 293 點
下載積分: 11198 分
在線時間: 351(小時)
注冊時間: 2008-07-12
最后登錄: 2026-01-08
查看wangtiezhu的主題 / 回貼

9樓發表于: 2011-08-15 11:14

只看該作者 | 小中大

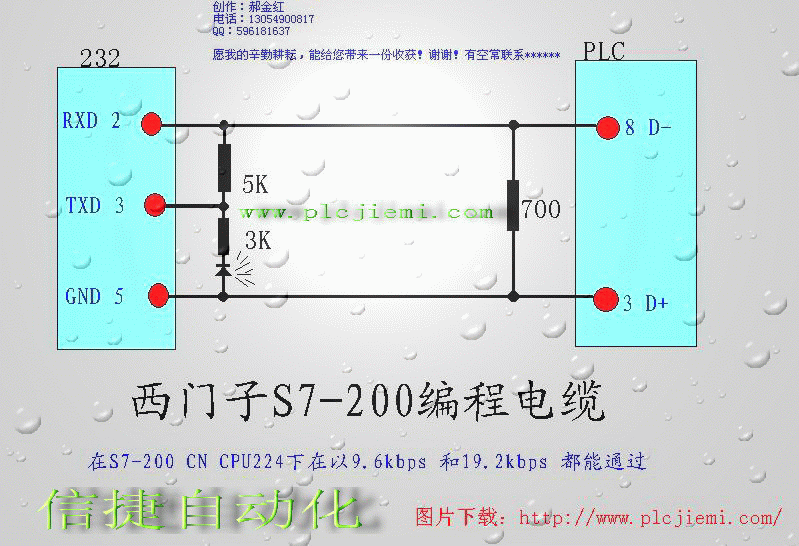

按照圖二（郝金紅）做的編程線，一直在用，沒問題。PLC是S7-200的上下載程序都好用，通信時，指示燈閃動，比較直觀。
