我的意思別將模擬電壓輸入口該燒嘍！還有個問題我需要將交流電流轉換成模擬電壓需要用什么方式？？謝謝！！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2025-11-07
查看shi2999的主題 / 回貼

1樓發表于: 2012-05-12 07:36

只看該作者 | 小中大

如這樣簡單就行就不會有精度可言。

要電子電路或模塊轉換。

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 614(小時)
注冊時間: 2009-09-13
最后登錄: 2026-01-15
查看meipingboy的主題 / 回貼

2樓發表于: 2012-05-12 07:47

只看該作者 | 小中大

樓主這個10V電壓用在什么地方？

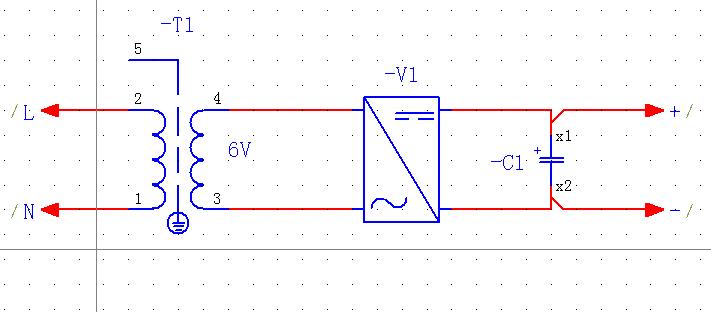

按圖所示的電源，沒有穩壓，如果輸入是220V，那么經過整流+濾波后，電壓大約是：6*1.4=8.4V。
最好用開關電源。
如果考慮成本，也可以把6V電壓改成12V左右
再在輸出端加裝一個：三端穩壓，比如 LT1083 輸出電流7.5A，淘寶網上很多。

活到老學到老：還有 8 分沒學到

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2907 個
工控威望: 4617 點
下載積分: 229983 分
在線時間: 3361(小時)
注冊時間: 2008-02-22
最后登錄: 2026-01-22
查看二手工控電器的主題 / 回貼

3樓發表于: 2012-05-12 08:38

只看該作者 | 小中大

我的這個沒什么要求！！目的是讓觸摸屏上有當前電壓顯示！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2907 個
工控威望: 4617 點
下載積分: 229983 分
在線時間: 3361(小時)
注冊時間: 2008-02-22
最后登錄: 2026-01-22
查看二手工控電器的主題 / 回貼

4樓發表于: 2012-05-12 08:42

只看該作者 | 小中大

忘記解釋此電路上的整流后電壓是供PLC那A/D用。

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

5樓發表于: 2012-05-12 09:18

只看該作者 | 小中大

還是用開關電源安全，不然加個三端穩壓模塊。

yamqq

工控、工業機器人、工業互聯網、工業仿真、工業數字化。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1696 個
工控威望: 5550 點
下載積分: 24980 分
在線時間: 305(小時)
注冊時間: 2008-05-05
最后登錄: 2026-01-22
查看yamqq的主題 / 回貼

6樓發表于: 2012-05-12 09:55

只看該作者 | 小中大

樓主你去買一個電太變送器就好了

這個人很懶，什么也沒有留下！

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2907 個
工控威望: 4617 點
下載積分: 229983 分
在線時間: 3361(小時)
注冊時間: 2008-02-22
最后登錄: 2026-01-22
查看二手工控電器的主題 / 回貼

7樓發表于: 2012-05-12 10:10

只看該作者 | 小中大

不可以加穩壓塊！！如果加了就顯示不了實時交流電壓。

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-03
查看wwcwwc的主題 / 回貼

8樓發表于: 2012-05-12 11:43

只看該作者 | 小中大

那你就可以結合二者的方法，供電端接穩壓后，電壓檢測信號接在穩壓前端（整流后或者直接做一個整流回路，不要濾波）。
如果你電壓信號取自整流濾波后，由于電解電容的作用，電壓信號反應會有誤差。

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 614(小時)
注冊時間: 2009-09-13
最后登錄: 2026-01-15
查看meipingboy的主題 / 回貼

9樓發表于: 2012-05-12 12:00

只看該作者 | 小中大

引用
引用第7樓wenrong于2012-05-12 10:10發表的 :
不可以加穩壓塊！！如果加了就顯示不了實時交流電壓。

樓主的意思是：用這個電壓，輸入PLC A/D，再由PLC計算后，把交流電當前的電壓值，在觸摸屏上顯示吧

如果是，那么很遺憾的告訴你，不可能，因電容的充放電，所以如果220V電壓突然降低，那么，電容上電壓是從8.4V開始慢慢降低，A/D 輸入電流較小，因此這個速度較慢，如果沒接有其它負載，那么有可能要幾分鐘，所以不能正確顯示出當前交流電電壓值，只能夠是大概值。

本帖最近評分記錄：

下載積分:+1(wenrong)

活到老學到老：還有 8 分沒學到

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2907 個
工控威望: 4617 點
下載積分: 229983 分
在線時間: 3361(小時)
注冊時間: 2008-02-22
最后登錄: 2026-01-22
查看二手工控電器的主題 / 回貼

10樓發表于: 2012-05-12 12:35

只看該作者 | 小中大

先謝謝樓上回復。安照樓上的說法如果我將上圖中的濾波電容換成104的紙片電容（作用是防止尖脈沖傷及A/D模塊），然后在輸出端接一假負載（電阻）是不是就可行了呢？？？
