工控人家園 綜合討論 FX系列PLC用什么樣的編程電纜抗干擾性好一些？

qinchenglim

級別: 論壇先鋒

精華主題: 0
發帖數量: 1180 個
工控威望: 1327 點
下載積分: 3953 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-12-24
查看qinchenglim的主題 / 回貼

樓主發表于: 2012-11-04 21:02

只看樓主 | 小中大

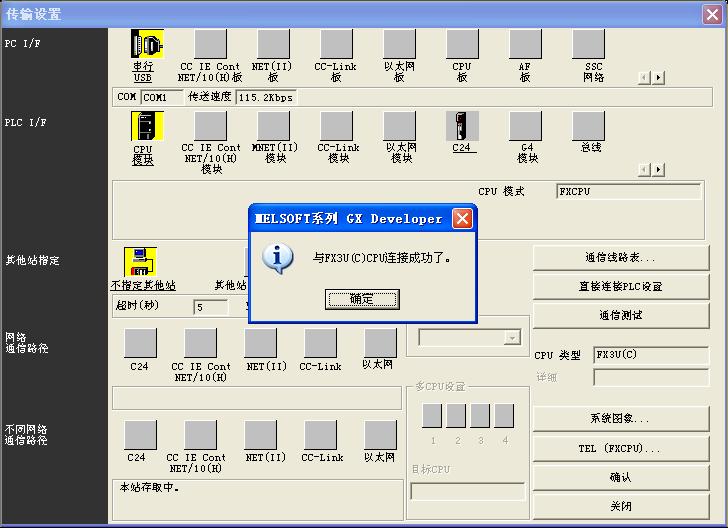

昨天在一家五金廠調試程序，發現電腦與PLC老是不能通訊，在傳輸設置里面點擊通訊測試按鈕顯示通訊成功，如下圖：

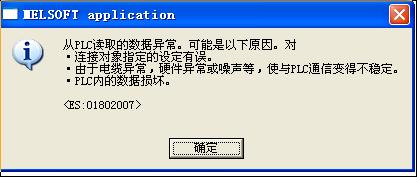

當下載程序的時候就提示無法通訊

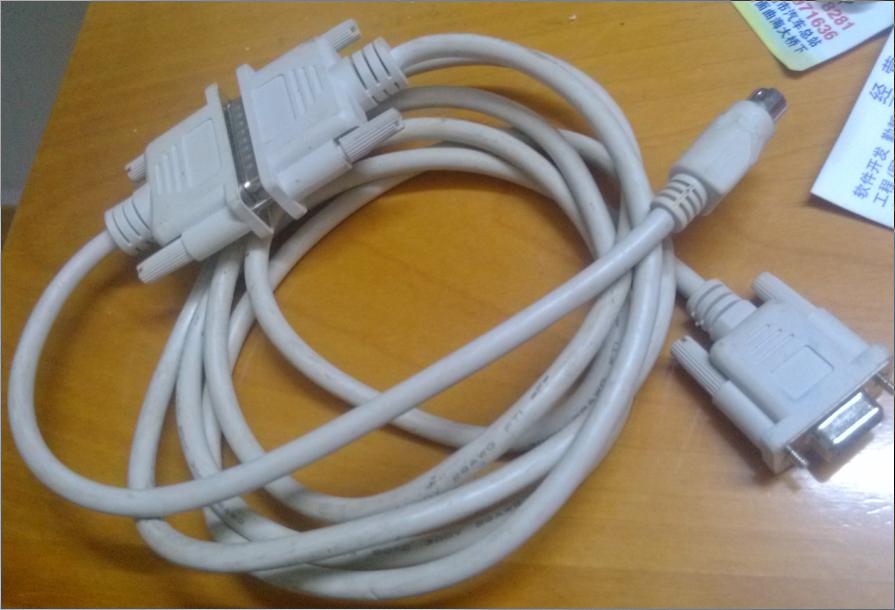

我用的是那種SC-09的編程電纜，白色的，RS-232 接口如圖

請教各位大俠，用什么樣的編程電纜可以有效的避免干擾
干擾大了耽誤時間啊！！

[ 此帖被qinchenglim在2012-11-18 07:46重新編輯 ]

wang551615

級別: 工控俠客

精華主題: 0
發帖數量: 318 個
工控威望: 3461 點
下載積分: 68494 分
在線時間: 478(小時)
注冊時間: 2007-09-03
最后登錄: 2026-01-30
查看wang551615的主題 / 回貼

1樓發表于: 2012-11-04 21:09

只看該作者 | 小中大

是不是用USB 轉RS232 在連接SC-09? 圖片看不見

qinchenglim

級別: 論壇先鋒

精華主題: 0
發帖數量: 1180 個
工控威望: 1327 點
下載積分: 3953 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-12-24
查看qinchenglim的主題 / 回貼

2樓發表于: 2012-11-04 21:14

只看該作者 | 小中大

不是，是232接口的那種
網速太慢了，圖片傳不上來，等網速快了補上照片

seaeast

級別: 探索解密

精華主題: 0
發帖數量: 59 個
工控威望: 159 點
下載積分: 1601 分
在線時間: 41(小時)
注冊時間: 2011-05-16
最后登錄: 2025-12-04
查看seaeast的主題 / 回貼

3樓發表于: 2012-11-04 21:24

只看該作者 | 小中大

用原裝的吧

qinchenglim

級別: 論壇先鋒

精華主題: 0
發帖數量: 1180 個
工控威望: 1327 點
下載積分: 3953 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-12-24
查看qinchenglim的主題 / 回貼

4樓發表于: 2012-11-18 07:54

只看該作者 | 小中大

干擾的問題已經解決，我的方法如下
找一根FX-50DU的原裝線，買一個RS232-RS422的轉換器，自己動手焊接，測試結果看抗干擾的能力蠻強的。接線的如下：
發+---------接+
發— ------接—
收+---------發+
收—------- 發—
寫出來希望對大家有用。
