                               如題，現在又在圖紙里面加一張電箱內部實物布局圖，以便安裝，大家給我支招呀，用什么軟件畫？還有就是，我現在用AUTO2008，畫起來很麻煩，有電器實物圖庫嗎？比如D1210交流接觸器，變頻器等等都實物圖庫，現在機械工程師也跑路了，總共還想要我暫時代替一下出分解圖和裝配流程圖，如下圖 裝配流程圖

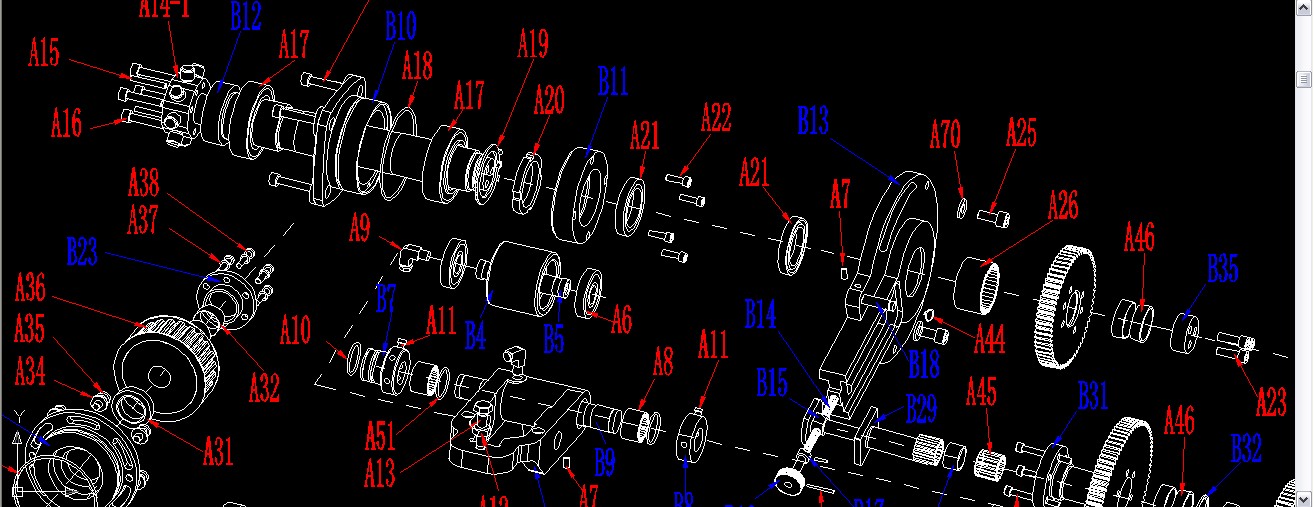

 分解圖

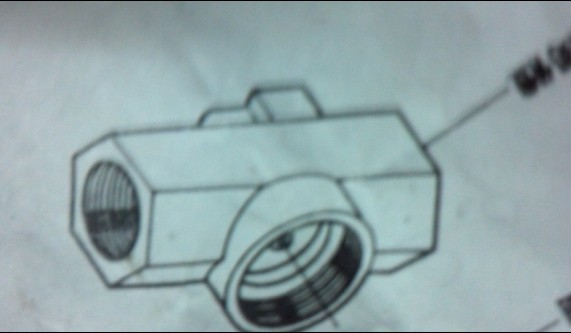

    這分解圖好像就是實物圖，大家說說都是什么軟件制作出來都呀？
