工控人家園 綜合討論 如何網線從路由（網絡集線器）處與PLC連接通訊

hubinhua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 206 點
下載積分: 2094 分
在線時間: 58(小時)
注冊時間: 2012-07-19
最后登錄: 2023-07-09
查看hubinhua的主題 / 回貼

樓主發表于: 2013-02-18 09:08

只看樓主 | 小中大

圖片：

PLC 的型號是三菱的Q06H 網絡模塊是QJ71E71-100 還有一臺工控機顯示器用于操作設備加上一個路由器路由器上接有網絡模塊是QJ71E71-100 的網線還接有工控主機的網線連接。。。。現在我想從路由器處再接一根網線到我的個人電腦（筆電) 這要咋辦。下面的截圖該如何連接。筆電的IP要不要設置。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8105 個
工控威望: 10476 點
下載積分: 21329 分
在線時間: 3143(小時)
注冊時間: 2007-03-01
最后登錄: 2025-10-20
查看guochunyi的主題 / 回貼

1樓發表于: 2013-02-18 13:16

只看該作者 | 小中大

電腦需要設置對應的IP的，具體可以參考下面的實際工程的設置。

本帖最近評分記錄：

下載積分:+3(ykykkhor) 熱心助人！

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

hubinhua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 206 點
下載積分: 2094 分
在線時間: 58(小時)
注冊時間: 2012-07-19
最后登錄: 2023-07-09
查看hubinhua的主題 / 回貼

2樓發表于: 2013-02-18 13:50

只看該作者 | 小中大

引用
引用樓主hubinhua于2013-02-18 09:08發表的如何網線從路由（網絡集線器）處與PLC連接通訊 :
PLC 的型號是三菱的Q06H 網絡模塊是QJ71E71-100 還有一臺工控機顯示器用于操作設備加上一個路由器路由器上接有網絡模塊是QJ71E71-100 的網線還接有工控主機的網線連接。。。。現在我想從路由器處再接一根網線到我的個人電腦（筆電) 這要咋辦。下面的截圖該如何連接。筆電的IP要不要設置。

謝謝了我先試試看吧

hubinhua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 206 點
下載積分: 2094 分
在線時間: 58(小時)
注冊時間: 2012-07-19
最后登錄: 2023-07-09
查看hubinhua的主題 / 回貼

3樓發表于: 2013-02-18 17:13

只看該作者 | 小中大

圖片：

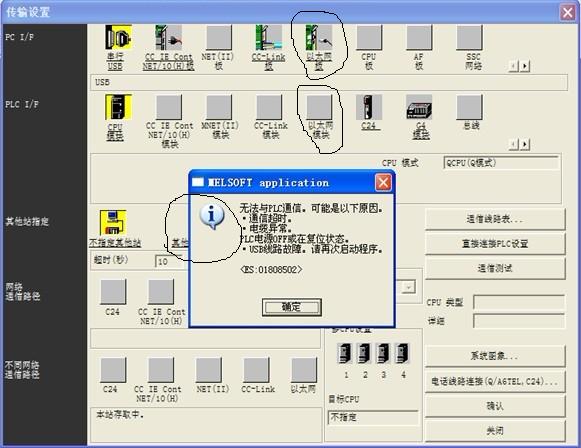

不行還是看不懂希望講的更明白點這個該如何選該如何設置

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1591 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的主題 / 回貼

4樓發表于: 2013-02-18 18:08

只看該作者 | 小中大

你都無選以太網連接,當然不會連上的

本帖最近評分記錄：

下載積分:+1(ykykkhor) 正確！

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1159 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

5樓發表于: 2013-02-18 18:29

只看該作者 | 小中大

有沒有試過把PLC的IP地址映射出去？

自己的事情自己做.

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1694 個
工控威望: 5548 點
下載積分: 24836 分
在線時間: 303(小時)
注冊時間: 2008-05-05
最后登錄: 2025-10-16
查看yamqq的主題 / 回貼

6樓發表于: 2013-02-28 15:01

只看該作者 | 小中大

串口服務器這個東東就可以

這個人很懶，什么也沒有留下！

hubinhua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 206 點
下載積分: 2094 分
在線時間: 58(小時)
注冊時間: 2012-07-19
最后登錄: 2023-07-09
查看hubinhua的主題 / 回貼

7樓發表于: 2013-02-28 16:58

只看該作者 | 小中大

引用
引用第6樓yamqq于2013-02-28 15:01發表的 :
串口服務器這個東東就可以

串口服務器一個軟件嗎如果是的話能不能分享一下

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

8樓發表于: 2013-02-28 19:53

只看該作者 | 小中大

設置好PLC端的參數，包括PLC網絡模塊的IP地址等，然后下載到PLC，斷電重啟，
路由器設置好IP地址，電腦設置好IP地址就行了。
所有IP地址在同一網段，IP地址絕對不能相同，就行了。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

和慶濤

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 128 點
下載積分: 889 分
在線時間: 163(小時)
注冊時間: 2012-12-04
最后登錄: 2025-08-20
查看和慶濤的主題 / 回貼

9樓發表于: 2013-03-02 18:25

只看該作者 | 小中大

圖片：

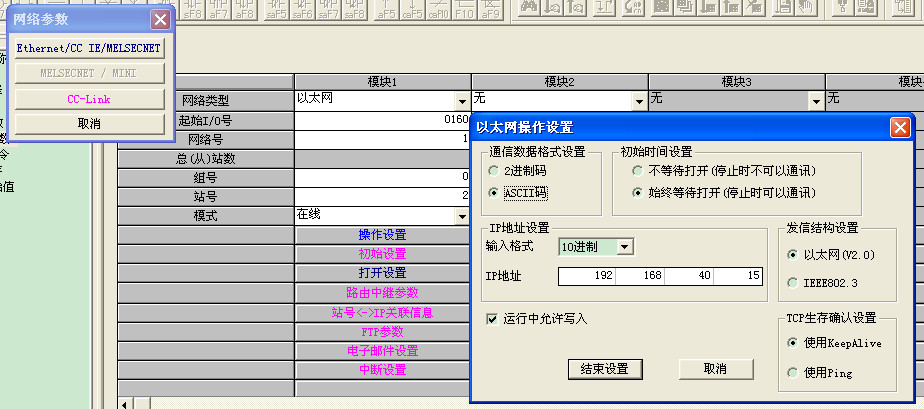

個人認為3個步驟：
1、先將gx軟件打開，將I/O分配好。包括以太網模塊的設置ip（192.168.0.1）地址和電腦的ip地址（192.168.0.2）設置好。
2、先用USB或者用RS232將參數下載到PLC中。
3、將集線器和網線、plc硬件連接好。在軟件中按照圖示的選擇進行通信測試。

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 267 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

10樓發表于: 2013-03-02 20:30

只看該作者 | 小中大

長見習啦

hubinhua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 206 點
下載積分: 2094 分
在線時間: 58(小時)
注冊時間: 2012-07-19
最后登錄: 2023-07-09
查看hubinhua的主題 / 回貼

11樓發表于: 2013-03-03 20:37

只看該作者 | 小中大

引用
引用第9樓和慶濤于2013-03-02 18:25發表的 :
個人認為3個步驟：
1、先將gx軟件打開，將I/O分配好。包括以太網模塊的設置ip（192.168.0.1）地址和電腦的ip地址（192.168.0.2）設置好。
2、先用USB或者用RS232將參數下載到PLC中。
3、將集線器和網線、plc硬件連接好。在軟件中按照圖示的選擇進行通信測試。

非常感謝明天去車間試試
