一個點動按鈕，三個繼電器一個燈
要求：
1，按下按鈕后，燈亮再次按下按鈕后燈滅
注：不要用PLC程序仿真的那種，因為我試過了，仿真可以，現實不可以，有差異的

zhtzht20

工程余料三菱變頻器，PLC模塊，費斯托電磁閥

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 264 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的主題 / 回貼

1樓發表于: 2013-03-28 12:30

只看該作者 | 小中大

你說的那個是單按鈕控制啟動停止的吧，百度搜索一下就出來的，我現在也想不起來了

低價處理PLC 光電電磁閥，接近開關 等工控配件

注冊中心

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 212 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2025-03-24
查看注冊中心的主題 / 回貼

2樓發表于: 2013-03-28 12:32

只看該作者 | 小中大

能說一下仿真的和現實的有何差異嗎？

401430190

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 415 分
在線時間: 4(小時)
注冊時間: 2013-03-28
最后登錄: 2021-11-05
查看401430190的主題 / 回貼

3樓發表于: 2013-03-28 13:21

只看該作者 | 小中大

仿真的話，抓的是那個臨界點，瞬間的吸合斷開，現實不抓不住的

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1316 個
工控威望: 6131 點
下載積分: 57419 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-10-07
查看john42tw的主題 / 回貼

4樓發表于: 2013-03-28 13:31

只看該作者 | 小中大

圖片：

X0=按鈕 M1 M2 Y0 表示繼電器燈由Y0 繼電器控制

不管仿真或?qū)嶋H接線都一樣

dream2012

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的主題 / 回貼

5樓發表于: 2013-03-28 17:13

只看該作者 | 小中大

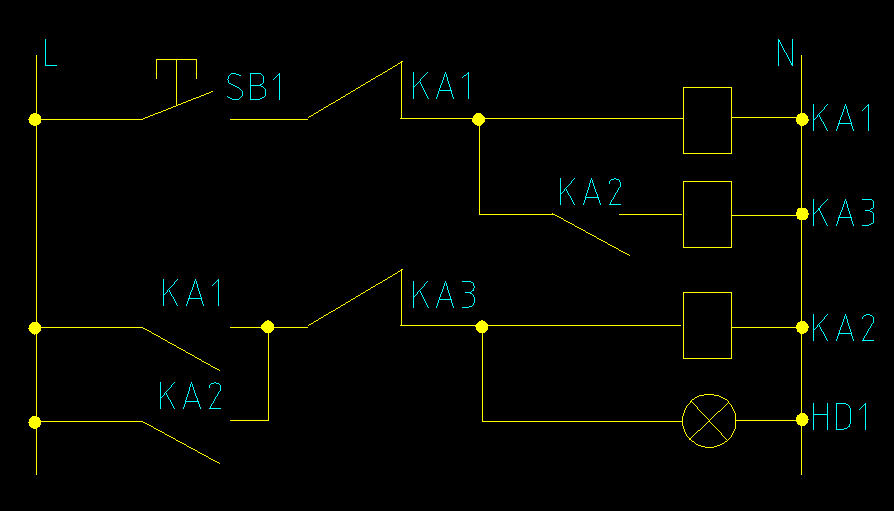

見圖，SB1為按鈕，KA1、KA2、KA3為中間繼電器，HD為指示燈

本帖最近評分記錄：

下載積分:+1(qzf861023) 熱心助人！

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 620 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

6樓發表于: 2013-03-28 18:00

只看該作者 | 小中大

單按鈕控制啟動停止為什么總是有很多人來問這個問題??是現在在學校老師沒有教,還是當時你們要學的時候沒有學好呢??希望同一個問題不要一而再,再而三的出現在論談上了,

小小國度

腳踏實地的干好每一件事

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 158 點
下載積分: 372 分
在線時間: 59(小時)
注冊時間: 2011-03-28
最后登錄: 2022-01-06
查看小小國度的主題 / 回貼

7樓發表于: 2013-03-28 19:24

只看該作者 | 小中大

可以實現的。。。。我半年前都做了幾次這個電路。現在忘記了哈哈

ttrm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 268 點
下載積分: 34048 分
在線時間: 242(小時)
注冊時間: 2007-12-02
最后登錄: 2024-07-21
查看ttrm的主題 / 回貼

8樓發表于: 2013-03-28 21:29

只看該作者 | 小中大

線圈電壓要和燈電壓相同

zhangweiwei

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 193 個
工控威望: 361 點
下載積分: 949 分
在線時間: 191(小時)
注冊時間: 2008-11-18
最后登錄: 2024-12-17
查看zhangweiwei的主題 / 回貼

9樓發表于: 2013-03-28 21:42

只看該作者 | 小中大

真有能人

ymr78419972

宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 2719 點
下載積分: 16630 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2025-10-07
查看ymr78419972的主題 / 回貼

10樓發表于: 2013-03-29 09:02

只看該作者 | 小中大

哎，為啥就不能多加一個按鈕，三中繼，現在中繼都降價的比燈還便宜了？還一便宜就是將近40%，要不大家怎么爭向要一個按鈕控制。

山河今仍在，壯志在何方？

dream2012

級別: 略有小成

發送短信
加為好友

11樓發表于: 2013-03-29 09:08

只看該作者 | 小中大

糾正下，實物操作無法實現我前面的那個圖功能！

«
