工控人家園 西門子工控論壇 遇到新的問題，關于300PLC模擬量仿真的問題

akang8612

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 372 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 270(小時)
注冊時間: 2011-10-14
最后登錄: 2025-10-11
查看akang8612的主題 / 回貼

樓主發表于: 2014-02-13 15:13

只看樓主 | 小中大

圖片：

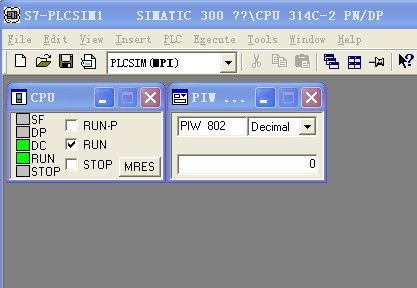

大家好，今天我遇到了一個奇怪的現象

在仿真中輸入任何數，程序中都沒有變化
測試了MW200也是無顯示
數字量輸入卻可以。
請使用過的朋友幫助一下，謝謝！！！

[ 此帖被akang8612在2014-02-17 13:32重新編輯 ]

aniaiye

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 129 點
下載積分: 592 分
在線時間: 3(小時)
注冊時間: 2013-10-13
最后登錄: 2016-01-22
查看aniaiye的主題 / 回貼

1樓發表于: 2014-02-21 13:24

只看該作者 | 小中大

我按你的圖一摸一樣弄了一個，不是蠻好的。

哈哈鏡

好好學習，DAY DAY UP!

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 103 個
工控威望: 298 點
下載積分: 6907 分
在線時間: 74(小時)
注冊時間: 2009-02-06
最后登錄: 2025-10-30
查看哈哈鏡的主題 / 回貼

2樓發表于: 2014-03-18 13:17

只看該作者 | 小中大

你使用的PIW802，超出了CPU314C-2PN/DP的地址范圍。

heye7890

時間就像乳溝，擠擠還是有的！

級別: 論壇先鋒

發送短信
加為好友
阿里旺旺

精華主題: 0
發帖數量: 79 個
工控威望: 1871 點
下載積分: 1386 分
在線時間: 752(小時)
注冊時間: 2012-03-01
最后登錄: 2025-01-08
查看heye7890的主題 / 回貼

3樓發表于: 2014-03-18 16:36

只看該作者 | 小中大

原來是在這個改，我老在變量表上改，結果改不了！

低調！

heye7890

時間就像乳溝，擠擠還是有的！

級別: 論壇先鋒

發送短信
加為好友
阿里旺旺

精華主題: 0
發帖數量: 79 個
工控威望: 1871 點
下載積分: 1386 分
在線時間: 752(小時)
注冊時間: 2012-03-01
最后登錄: 2025-01-08
查看heye7890的主題 / 回貼

4樓發表于: 2014-03-18 16:38

只看該作者 | 小中大

為什么我的FC105 是這個？

低調！

316753938

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 138 點
下載積分: 610 分
在線時間: 24(小時)
注冊時間: 2013-11-27
最后登錄: 2024-09-25
查看316753938的主題 / 回貼

5樓發表于: 2014-03-19 15:52

只看該作者 | 小中大

樓上：庫里面有2個FC105，你調的這個是用于S5模塊的，您應該調用Libraries > Standard Library > TI-S7 Converting Blocks > FC105 這個是用于S7

本帖最近評分記錄：

下載積分:+1(heye7890) 熱心助人！

heye7890

時間就像乳溝，擠擠還是有的！

級別: 論壇先鋒

發送短信
加為好友
阿里旺旺

精華主題: 0
發帖數量: 79 個
工控威望: 1871 點
下載積分: 1386 分
在線時間: 752(小時)
注冊時間: 2012-03-01
最后登錄: 2025-01-08
查看heye7890的主題 / 回貼

6樓發表于: 2014-03-20 08:40

只看該作者 | 小中大

謝謝啊，一直蒙在鼓里！

低調！

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

7樓發表于: 2014-03-20 09:34

只看該作者 | 小中大

引用
引用樓主akang8612于2014-02-13 15:13發表的遇到新的問題，關于300PLC模擬量仿真的問題 :
大家好，今天我遇到了一個奇怪的現象

在仿真中輸入任何數，程序中都沒有變化
測試了MW200也是無顯示
數字量輸入卻可以。
.......

樓主有沒有硬件組態的圖片發出來看看唄

可能是硬件組態里面地址與程序里面的地址不符呢

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

akang8612

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 372 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 270(小時)
注冊時間: 2011-10-14
最后登錄: 2025-10-11
查看akang8612的主題 / 回貼

8樓發表于: 2014-04-23 13:58

只看該作者 | 小中大

引用
引用第2樓哈哈鏡于2014-03-18 13:17發表的 :
你使用的PIW802，超出了CPU314C-2PN/DP的地址范圍。

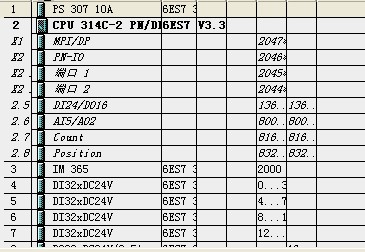

不會吧，組態里是800開始的，系統默認的

akang8612

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 372 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 270(小時)
注冊時間: 2011-10-14
最后登錄: 2025-10-11
查看akang8612的主題 / 回貼

9樓發表于: 2014-04-23 14:00

只看該作者 | 小中大

引用
引用第7樓月澤于2014-03-20 09:34發表的 :

樓主有沒有硬件組態的圖片發出來看看唄

可能是硬件組態里面地址與程序里面的地址不符呢

akang8612

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 372 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 270(小時)
注冊時間: 2011-10-14
最后登錄: 2025-10-11
查看akang8612的主題 / 回貼

10樓發表于: 2014-04-23 14:10

只看該作者 | 小中大

引用
引用第1樓aniaiye于2014-02-21 13:24發表的 :
我按你的圖一摸一樣弄了一個，不是蠻好的。 [attachment=118018]

請指教，圖中的PIW256怎么建立的，另外我寫入數據后點任何地方都會清零，是不是操作不當？

akang8612

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 372 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 270(小時)
注冊時間: 2011-10-14
最后登錄: 2025-10-11
查看akang8612的主題 / 回貼

11樓發表于: 2014-04-23 16:31

只看該作者 | 小中大

高人快來，是不是我的軟件版本問題 STEP7-V5.5 S7-PLCSIM V5.4 SP4
