工控人家園 綜合討論 看看這個帶制動的電機是怎么接線的

«
1
2
»
Pages: 1/2 Go

andy_gao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 449 點
下載積分: 2188 分
在線時間: 226(小時)
注冊時間: 2012-08-02
最后登錄: 2025-05-06
查看andy_gao的主題 / 回貼

樓主發表于: 2014-05-17 14:06

只看樓主 | 小中大

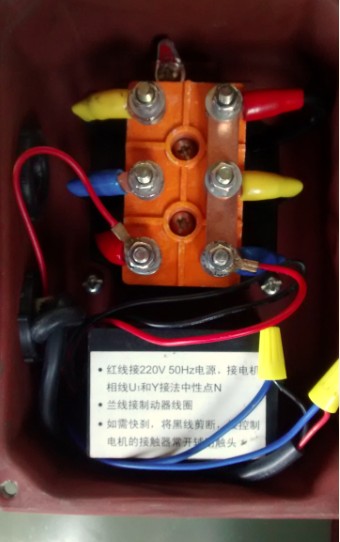

如圖所示：買來電機的接線盒內就如圖中一樣，我是直接把電機的三相線接進來就行了，還是說除三相線外，還要加一個零線啊

baiqrmai

承接各行業生產線改造，編程，自動化研發、制造，配

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 691 個
工控威望: 7479 點
下載積分: 6593 分
在線時間: 1224(小時)
注冊時間: 2012-08-20
最后登錄: 2025-03-03
查看baiqrmai的主題 / 回貼

1樓發表于: 2014-05-17 14:21

只看該作者 | 小中大

如果沒有單獨的剎車電源線的話就接電機三相電就可以了但是要和線圈串聯

承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8104 個
工控威望: 10475 點
下載積分: 21327 分
在線時間: 3142(小時)
注冊時間: 2007-03-01
最后登錄: 2025-10-18
查看guochunyi的主題 / 回貼

2樓發表于: 2014-05-17 15:05

只看該作者 | 小中大

直接接上三相電源就行了，你的電動機是帶傍磁制動的。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

lxm5800

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 195 點
下載積分: 11754 分
在線時間: 130(小時)
注冊時間: 2013-06-13
最后登錄: 2020-07-31
查看lxm5800的主題 / 回貼

3樓發表于: 2014-05-17 15:05

只看該作者 | 小中大

我認為不需要接零線，當電機三相接通時，這時電磁線圈的電壓就是220V

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

4樓發表于: 2014-05-17 15:37

只看該作者 | 小中大

目前市面上的小型帶制動的電機大部分都是用這種簡單電子制動方法。

最近一天希望

書山有路勤為徑，學海無涯苦作舟！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 198 個
工控威望: 1237 點
下載積分: 7913 分
在線時間: 405(小時)
注冊時間: 2013-05-17
最后登錄: 2024-12-04
查看最近一天希望的主題 / 回貼

5樓發表于: 2014-05-17 16:17

只看該作者 | 小中大

引用
引用第4樓fsjnzhy于2014-05-17 15:37發表的 :
目前市面上的小型帶制動的電機大部分都是用這種簡單電子制動方法。

心情不錯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 683 個
工控威望: 909 點
下載積分: 7034 分
在線時間: 1634(小時)
注冊時間: 2007-07-13
最后登錄: 2025-10-16
查看心情不錯的主題 / 回貼

6樓發表于: 2014-05-17 16:40

只看該作者 | 小中大

直接如普通電機一樣接線是可以運行的，但是會出現停止時，制動延時，最好的方法是在制動單元串接一組常開觸點，這樣制動迅速。你比較一下接線結果就知道了。

fyh1977

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 214 個
工控威望: 368 點
下載積分: 5222 分
在線時間: 805(小時)
注冊時間: 2011-03-11
最后登錄: 2022-03-21
查看fyh1977的主題 / 回貼

7樓發表于: 2014-05-18 05:18

只看該作者 | 小中大

引用
引用第6樓心情不錯于2014-05-17 16:40發表的 :
直接如普通電機一樣接線是可以運行的，但是會出現停止時，制動延時，最好的方法是在制動單元串接一組常開觸點，這樣制動迅速。你比較一下接線結果就知道了。

哦，還要這個，才知道，謝謝

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1201 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

8樓發表于: 2014-05-18 09:13

只看該作者 | 小中大

好普通電機一樣接線，制動器模塊已經寫明白了，是220V的模塊，接電機的U接線端子和Y型的公共端子。所以不需要零線的。

關中汗

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 131 點
下載積分: 503 分
在線時間: 98(小時)
注冊時間: 2014-03-16
最后登錄: 2025-08-14
查看關中汗的主題 / 回貼

9樓發表于: 2014-05-18 09:52

只看該作者 | 小中大

直接接電機的話，不用接零線。三相短接線就是中性線，即零線。

小小少

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的主題 / 回貼

10樓發表于: 2014-05-18 11:39

只看該作者 | 小中大

學習了！

歐姆定理

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 119 點
下載積分: 464 分
在線時間: 3(小時)
注冊時間: 2014-05-05
最后登錄: 2016-10-04
查看歐姆定理的主題 / 回貼

11樓發表于: 2014-05-18 11:44

只看該作者 | 小中大

三角接法要加個零線，要是星形就不用加了，一根接到三相中的一根，另一根接到中性點

«
