工控人家園 西門子工控論壇 有誰做過S-200的用4一20mmA溫度的

«
1
2
»
Pages: 1/2 Go

hbrd188

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 57 個
工控威望: 207 點
下載積分: 659 分
在線時間: 21(小時)
注冊時間: 2009-03-13
最后登錄: 2019-07-12
查看hbrd188的主題 / 回貼

樓主發表于: 2017-06-25 08:36

只看樓主 | 小中大

有誰做過4—20mA輸入，控制溫度器，20度起動一只風機，25度起動第二只風機，30度第二只風機停止。

hbrd188

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 57 個
工控威望: 207 點
下載積分: 659 分
在線時間: 21(小時)
注冊時間: 2009-03-13
最后登錄: 2019-07-12
查看hbrd188的主題 / 回貼

1樓發表于: 2017-06-25 08:40

只看該作者 | 小中大

請教高手，有誰做過，最好是有梯形圖。

劉永

不知道誰是高手，我還在學習

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 399 個
工控威望: 577 點
下載積分: 2100 分
在線時間: 574(小時)
注冊時間: 2010-10-02
最后登錄: 2025-10-20
查看劉永的主題 / 回貼

2樓發表于: 2017-06-25 09:41

只看該作者 | 小中大

使用模擬量比較，做時時刷新。

空氣分離、PSA制氧機、制氮機制造、維修

QQ980347789

smtpcj

認真向各位老師學習！

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 605 個
工控威望: 764 點
下載積分: 45693 分
在線時間: 190(小時)
注冊時間: 2016-12-22
最后登錄: 2025-05-06
查看smtpcj的主題 / 回貼

3樓發表于: 2017-06-25 11:12

只看該作者 | 小中大

剛好我做過幾個，取開關風機參數與采集的值，用比較

hbrd188

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 57 個
工控威望: 207 點
下載積分: 659 分
在線時間: 21(小時)
注冊時間: 2009-03-13
最后登錄: 2019-07-12
查看hbrd188的主題 / 回貼

4樓發表于: 2017-06-25 21:27

只看該作者 | 小中大

smtpcj發一個看看，

zhangshan999

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 171 點
下載積分: 3104 分
在線時間: 83(小時)
注冊時間: 2015-05-16
最后登錄: 2025-10-06
查看zhangshan999的主題 / 回貼

5樓發表于: 2017-07-02 18:54

只看該作者 | 小中大

溫控器帶電動執行器控制風閥開關就可以PID控制溫度

永恒14

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 327 個
工控威望: 451 點
下載積分: 13983 分
在線時間: 232(小時)
注冊時間: 2014-12-17
最后登錄: 2023-04-09
查看永恒14的主題 / 回貼

6樓發表于: 2017-07-06 16:06

只看該作者 | 小中大

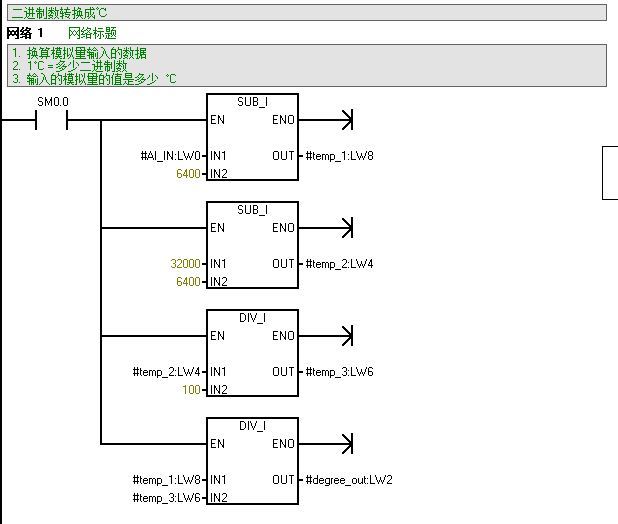

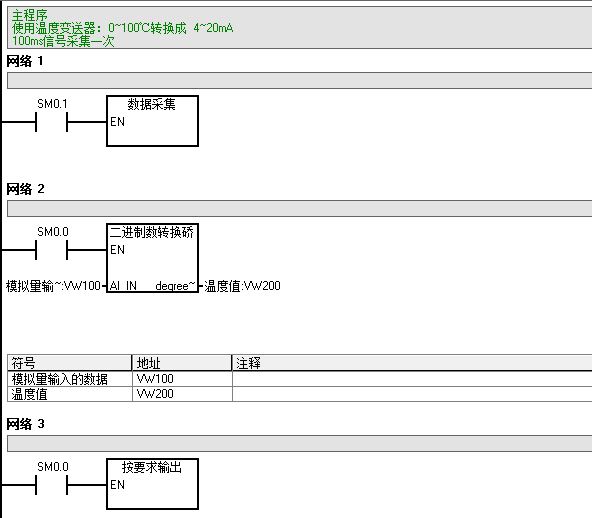

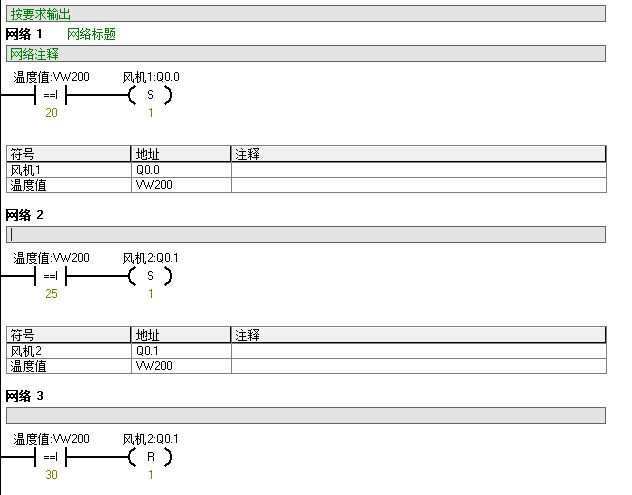

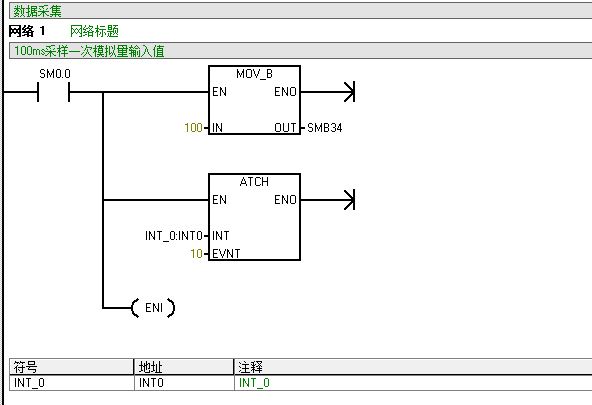

圖片：

請參考

泥潭的森林

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 103 點
下載積分: 609 分
在線時間: 53(小時)
注冊時間: 2017-07-11
最后登錄: 2025-07-09
查看泥潭的森林的主題 / 回貼

7樓發表于: 2017-07-12 14:25

只看該作者 | 小中大

學習了

lxd19950706

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 6 個
工控威望: 119 點
下載積分: 519 分
在線時間: 1(小時)
注冊時間: 2017-07-12
最后登錄: 2017-07-29
查看lxd19950706的主題 / 回貼

8樓發表于: 2017-07-12 17:17

只看該作者 | 小中大

LD     SM0.0
MOVW   AIW0, 實時溫度:VW100
/I     640, 實時溫度:VW100

LD     SM0.0
AW<=   實時溫度:VW100, 20
S      風機1:Q0.0, 1

LD     SM0.0
AW=    實時溫度:VW100, 25
S      風機2:Q0.1, 1

LD     SM0.0
AW>=   實時溫度:VW100, 30
R      風機2:Q0.1, 1
