hefei3903

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 178 個
工控威望: 454 點
下載積分: 1115 分
在線時間: 226(小時)
注冊時間: 2006-10-12
最后登錄: 2026-01-17
查看hefei3903的主題 / 回貼

樓主發表于: 2018-05-20 20:43

只看樓主 | 小中大

各位同仁：
       由于控制柜寬度不夠，所以分了三個基板
       第1基板：Q35B，Q63P,Q02U,QX80(4個)，QY80(1個)
       第2基板：Q55B，QY80(2個)，QY68A(1個)，QD77MS2(1個)，QJ61BT11N(1個)
       第3基板：Q52B,QJ71C24N-R2(1個)，預留1插槽
       第1，第2基板通過電纜QC05B連接，第2，第3基板通過QC12B連接。

癥狀來了：上電后QJ61BT11N沒電，其余模塊都有電，PLC診斷報錯1401。通過PLC參數-I/O分配設置-PLC數據讀取，沒找到第3塊基板。將連接第3塊基板的電纜拔掉，第1，第2基板都能讀出，包括上面的模塊。算電流Q63P 6A能帶的動這幾個模塊。腦袋大了，請教各位同仁了。

w45062099

多做事，少說話!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 347 個
工控威望: 463 點
下載積分: 1319 分
在線時間: 1127(小時)
注冊時間: 2014-10-23
最后登錄: 2026-01-18
查看w45062099的主題 / 回貼

1樓發表于: 2018-05-20 22:17

只看該作者 | 小中大

你這情況感覺是電纜線過長，電壓有壓降，建議將Q55B換成可帶電源的基板，補充一個電源！

每天只要小小一步都是在進步！

119119771

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 156 個
工控威望: 2091 點
下載積分: 372 分
在線時間: 207(小時)
注冊時間: 2013-12-01
最后登錄: 2025-11-10
查看119119771的主題 / 回貼

2樓發表于: 2018-05-21 16:01

只看該作者 | 小中大

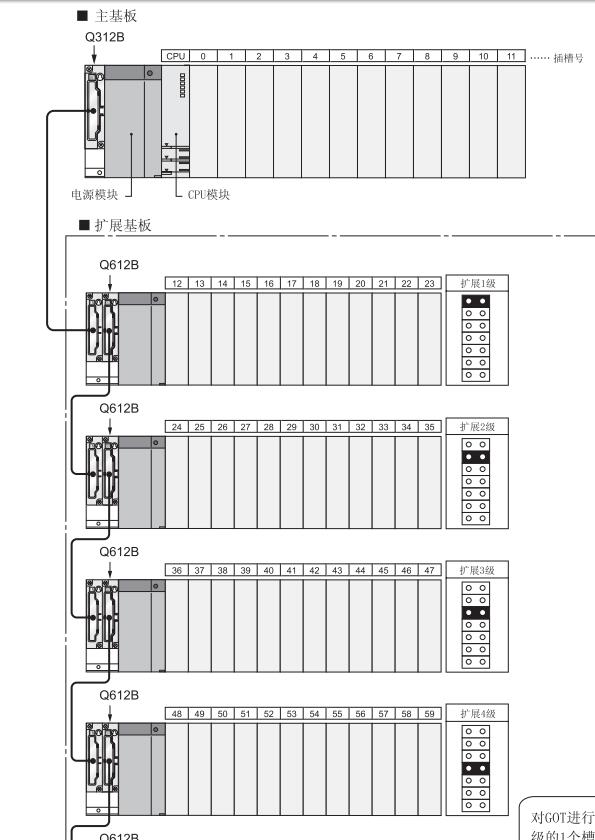

基板跳址弄了沒有？
