工控人家園 三菱工控論壇 求解：三菱FR-E700變頻器控制回路的接線方法問題

rafael

一點點積累，從細節做起

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 805 點
下載積分: 5050 分
在線時間: 63(小時)
注冊時間: 2020-10-29
最后登錄: 2024-11-19
查看rafael的主題 / 回貼

樓主發表于: 2021-04-27 18:40

只看樓主 | 小中大

圖一是三菱變頻器手冊的，我原本的理解是用PLC通過控制繼電器來形成回路的通斷

圖二是我看到部分設備上變頻器的接法，PLC輸出點直接到變頻器

兩種接法都可以實現，但圖二的接法就不用繼電器。我想，是否圖二的接法就是手冊上表達的意思？求各位解惑。。。

兩種方法在使用壽命上是否有區別？

不積跬步無以行千里

彭萬生

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1759 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的主題 / 回貼

1樓發表于: 2021-04-27 19:34

只看該作者 | 小中大

使用壽命由質量和使用者決定！那個Y點與COM點之間，不是相當于一個觸點嘛？！

bahabaha

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 1547 點
下載積分: 50178 分
在線時間: 147(小時)
注冊時間: 2020-03-06
最后登錄: 2025-10-24
查看bahabaha的主題 / 回貼

2樓發表于: 2021-04-28 11:16

只看該作者 | 小中大

如果你用的PLC是晶體管型的
會有電回沖的問題
遇到突波還是什么會直接傷害端子
如果你用的PLC繼電器型的
雖然接線沒有問題
但PLC內部繼電器是有一定壽命的
這種如果常在走停
還是覺得不要省接線或空間
并竟加裝三個外部繼電器也不須花多少時間的

本帖最近評分記錄：

下載積分:+3(rafael) 感謝分享！

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 145 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

3樓發表于: 2021-04-28 15:44

只看該作者 | 小中大

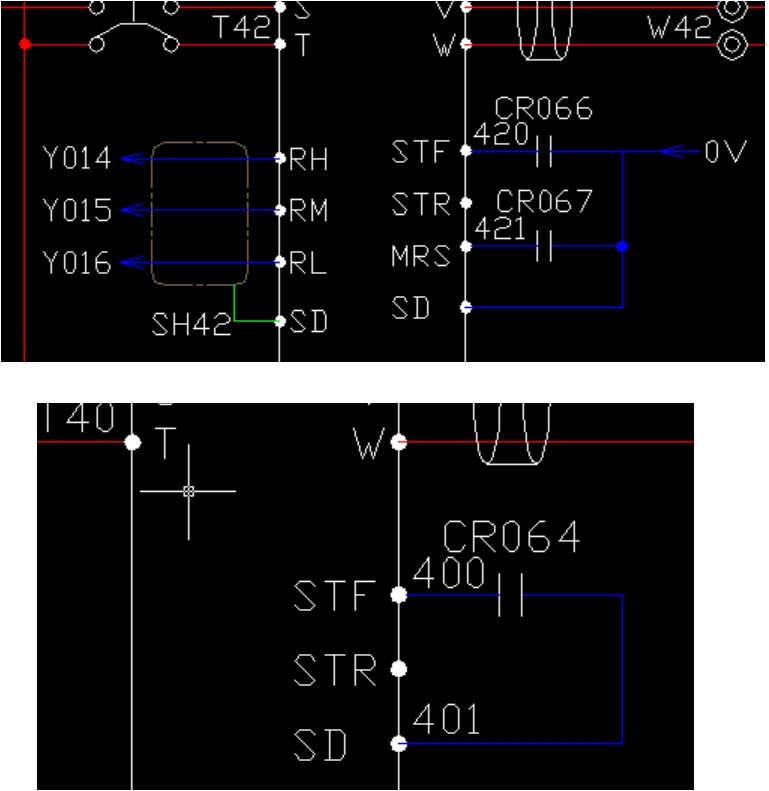

圖片：

我常用的這兩種

本帖最近評分記錄：

下載積分:+5(rafael) 熱心助人！

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 8980 個
工控威望: 8676 點
下載積分: 16970 分
在線時間: 5360(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-24
查看ymmfa的主題 / 回貼

4樓發表于: 2021-04-30 12:09

只看該作者 | 小中大

如果PLC是三菱的，漏型邏輯的時候，PLC的COM 接變頻的D， PLC的 Y接變頻的STF STR 等，不需要另外給電源。

E740，D740默認出廠就是漏型也不用改。

如果是E840 F840 A840要改到SINK上。

本帖最近評分記錄：

下載積分:+5(rafael) 真誠感謝！

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

rafael

一點點積累，從細節做起

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 805 點
下載積分: 5050 分
在線時間: 63(小時)
注冊時間: 2020-10-29
最后登錄: 2024-11-19
查看rafael的主題 / 回貼

5樓發表于: 2021-04-30 17:59

只看該作者 | 小中大

謝謝各位的解答！
