工控人家園 綜合討論 步進驅動器抱閘接線

小陳要努力

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 103 點
下載積分: 847 分
在線時間: 15(小時)
注冊時間: 2021-11-29
最后登錄: 2025-02-24
查看小陳要努力的主題 / 回貼

樓主發表于: 2022-01-20 07:50

只看樓主 | 小中大

圖片：

小白求助一下各位大佬

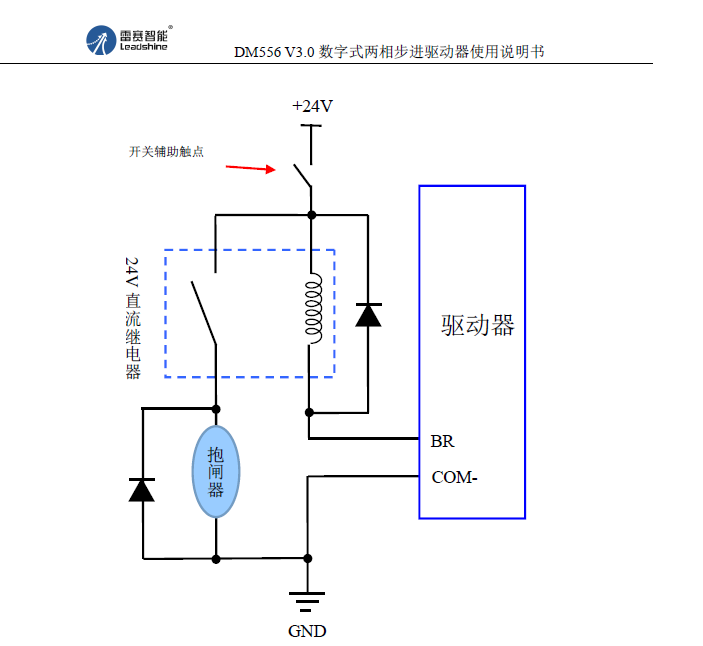

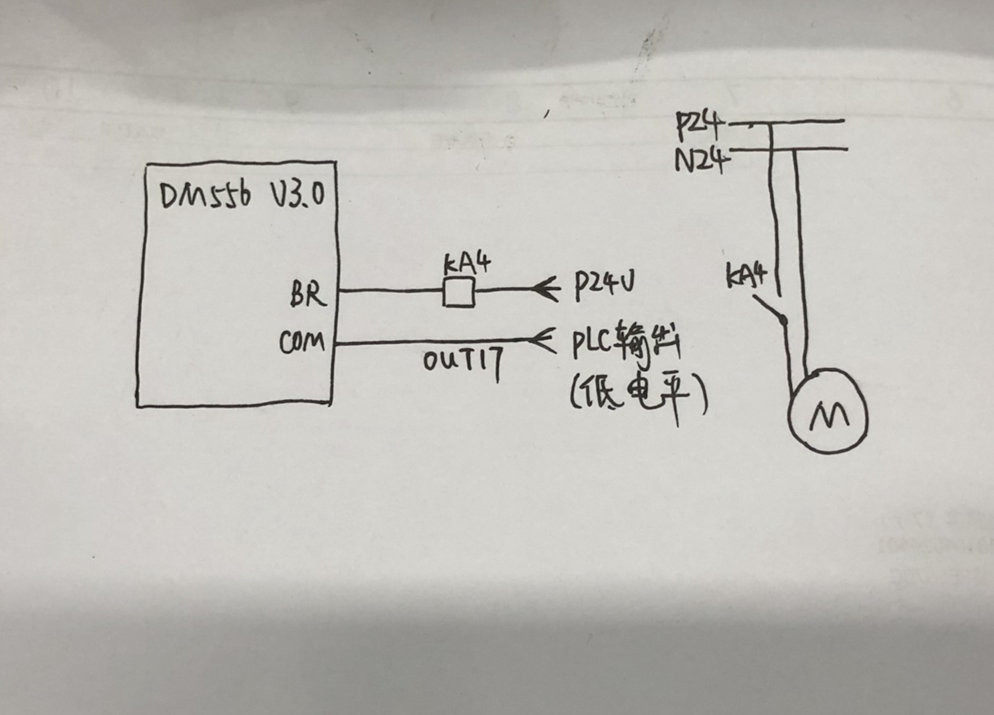

這個所示地接線方式我看不太明白，我畫的圖是正確的嗎

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1932 個
工控威望: 2142 點
下載積分: 11246 分
在線時間: 885(小時)
注冊時間: 2007-08-28
最后登錄: 2025-10-18
查看yerong的主題 / 回貼

1樓發表于: 2022-01-20 08:06

只看該作者 | 小中大

可以吧

bdmogui

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 167 個
工控威望: 297 點
下載積分: 1151 分
在線時間: 621(小時)
注冊時間: 2013-10-12
最后登錄: 2025-10-16
查看bdmogui的主題 / 回貼

2樓發表于: 2022-01-20 08:23

只看該作者 | 小中大

COM直接接24V的負就可以了

本帖最近評分記錄：

下載積分:+1(小陳要努力) 真誠感謝！

泰山之石

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2290 個
工控威望: 2606 點
下載積分: 11922 分
在線時間: 929(小時)
注冊時間: 2008-11-12
最后登錄: 2025-10-16
查看泰山之石的主題 / 回貼

3樓發表于: 2022-01-20 08:26

只看該作者 | 小中大

驅動器的控制線為什么不能直接連接？還需要轉接嗎？你那圖不需要再用PLC控制了。按樓上說COM直接接0V就行。

本帖最近評分記錄：

下載積分:+1(小陳要努力) 真誠感謝！

方飛2021

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 336 點
下載積分: 1081 分
在線時間: 38(小時)
注冊時間: 2021-07-01
最后登錄: 2024-05-07
查看方飛2021的主題 / 回貼

4樓發表于: 2022-01-20 08:31

只看該作者 | 小中大

這樣也可以但是最好用輸出通過繼電器來控制P24

nysqzmc

一個農村電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 1126 點
下載積分: 11627 分
在線時間: 264(小時)
注冊時間: 2020-04-12
最后登錄: 2025-10-19
查看nysqzmc的主題 / 回貼

5樓發表于: 2022-01-21 08:26

只看該作者 | 小中大

2樓正解

來人給朕退下

從144個樣品中順序抓取，并不斷變化排列，找到最有價值的組合

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 272 點
下載積分: 938 分
在線時間: 50(小時)
注冊時間: 2019-09-19
最后登錄: 2025-09-16
查看來人給朕退下的主題 / 回貼

6樓發表于: 2022-01-23 21:56

只看該作者 | 小中大

驅動器的BR一般在驅動器使能之后才打開，自動會控制通斷的，不需要PLC控制，詳細看手冊BR接點的開關條件。

人要是行干一行行一行一行行行行行要是不行干一行不行一行一行不行行行不行
