工控人家園 綜合討論 這種M10是否能可靠觸發？

«
1
2
»
Pages: 1/2 Go

slik

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 899 個
工控威望: 1189 點
下載積分: 5793 分
在線時間: 550(小時)
注冊時間: 2008-06-01
最后登錄: 2025-11-01
查看slik的主題 / 回貼

樓主發表于: 2023-04-19 08:40

只看樓主 | 小中大

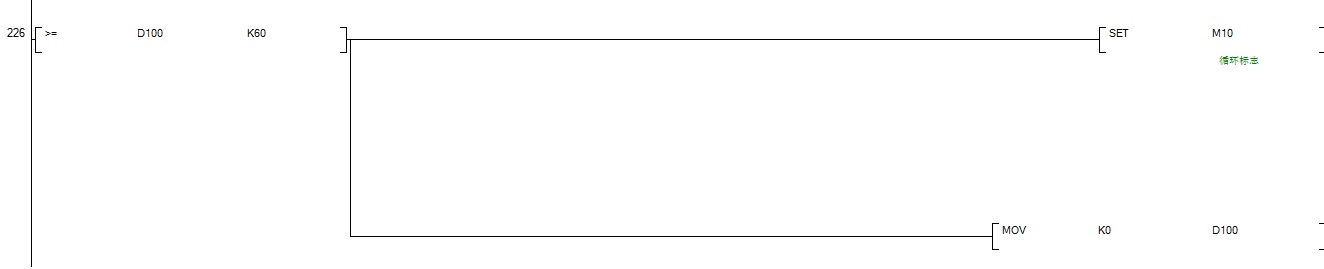

一般在梯形圖中如果需要某一個梯級只執行一次的話，一般是用執行完成的結果去復位條件的，但這又似乎有點“玄乎”，有類似“競爭冒險”的嫌疑，請問如下梯形圖的M10是否能每次都可靠SET？謝謝了~

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6632 個
工控威望: 38444 點
下載積分: 15099 分
在線時間: 9810(小時)
注冊時間: 2006-09-13
最后登錄: 2025-11-11
查看cvlsam的主題 / 回貼

1樓發表于: 2023-04-19 08:45

只看該作者 | 小中大

引用
引用樓主slik于2023-04-19 08:40發表的這種M10是否能可靠觸發？ :
一般在梯形圖中如果需要某一個梯級只執行一次的話，一般是用執行完成的結果去復位條件的，但這又似乎有點“玄乎”，有類似“競爭冒險”的嫌疑，請問如下梯形圖的M10是否能每次都可靠SET？謝謝了~
[attachment=279900]

程序的指令表表示為:
LD>= D100 K60
SET M10
MOV K0 D100

由于PLC的執行是由從上往下，自左往右，因此SET指令是優于MOV指令執行的，因此SET指令在PLC處于RUN狀態下將可靠運行，不存在競爭冒險。

Good Luck~

g063004

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 153 個
工控威望: 206 點
下載積分: 2490 分
在線時間: 95(小時)
注冊時間: 2023-01-17
最后登錄: 2024-06-12
查看g063004的主題 / 回貼

2樓發表于: 2023-04-19 08:52

只看該作者 | 小中大

從左到右從上到下沒問題

李忠云

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 240 點
下載積分: 751 分
在線時間: 77(小時)
注冊時間: 2022-03-10
最后登錄: 2023-12-26
查看李忠云的主題 / 回貼

3樓發表于: 2023-04-19 08:54

只看該作者 | 小中大

如果你覺得怕實在不行就在MOV前加個M10通的條件

cythyx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 450 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-05-14
查看cythyx的主題 / 回貼

4樓發表于: 2023-04-19 10:36

只看該作者 | 小中大

沒問題的，要理解掃描執行，是先全部掃描再執行，掃描時狀態D100=90，后面的SET M 10,MOV K0 都是會執行的。而不是掃描一步執行一步，這么說吧，哪怕你MOV K0 D100 在SET M10上面，M10一樣可以保證觸發。

本帖最近評分記錄：

下載積分:+1(技術思考者) 沒錯

ywde.huang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 945 點
下載積分: 215 分
在線時間: 207(小時)
注冊時間: 2021-09-17
最后登錄: 2025-11-04
查看ywde.huang的主題 / 回貼

5樓發表于: 2023-04-19 11:27

只看該作者 | 小中大

沒問題，

那時年少

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 619 個
工控威望: 2281 點
下載積分: 32083 分
在線時間: 1373(小時)
注冊時間: 2021-03-24
最后登錄: 2025-11-11
查看那時年少的主題 / 回貼

6樓發表于: 2023-04-19 11:37

只看該作者 | 小中大

這樣是沒問題！如擔心可將M10導通作為條件加在MOV K0 D100前。

slik

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 899 個
工控威望: 1189 點
下載積分: 5793 分
在線時間: 550(小時)
注冊時間: 2008-06-01
最后登錄: 2025-11-01
查看slik的主題 / 回貼

7樓發表于: 2023-04-20 08:43

只看該作者 | 小中大

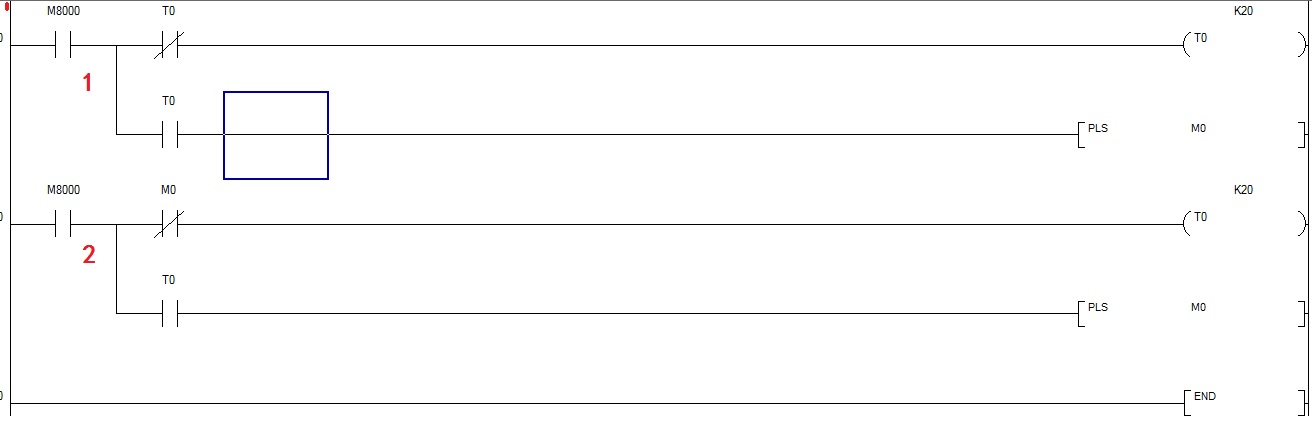

如下圖，按照”從上到下，從左到右“掃描的原理分析，梯級1,2的M0應該都能觸發的啊，但是實際上是使用2的比較穩妥，而梯級1的有時候就觸發不了。這是什么原因呢？謝謝各位網友評論！~

hzbwww

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 98 點
下載積分: 134 分
在線時間: 205(小時)
注冊時間: 2015-06-15
最后登錄: 2025-11-01
查看hzbwww的主題 / 回貼

8樓發表于: 2023-04-21 10:31

只看該作者 | 小中大

不要懷疑并聯輸出是全部執行的

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 565 個
工控威望: 8230 點
下載積分: 8891 分
在線時間: 604(小時)
注冊時間: 2008-03-17
最后登錄: 2025-11-11
查看天空流星的主題 / 回貼

9樓發表于: 2023-04-21 19:00

只看該作者 | 小中大

引用
引用第7樓slik于2023-04-20 08:43發表的 :
如下圖，按照”從上到下，從左到右“掃描的原理分析，梯級1,2的M0應該都能觸發的啊，但是實際上是使用2的比較穩妥，而梯級1的有時候就觸發不了。這是什么原因呢？謝謝各位網友評論！~ [attachment=279931]

這個T0 M0雙輸出了，分開地址測試，模擬器上就可以的
自信些，把是否去掉

renjiawonder

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 459 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的主題 / 回貼

10樓發表于: 2023-05-14 03:15

只看該作者 | 小中大

不錯，考慮得很細。

15811806196

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 212 個
工控威望: 288 點
下載積分: 898 分
在線時間: 205(小時)
注冊時間: 2021-10-23
最后登錄: 2025-11-10
查看15811806196的主題 / 回貼

11樓發表于: 2023-05-16 14:14

只看該作者 | 小中大

完全可以觸發，如果是=K60可能會有問題

«
