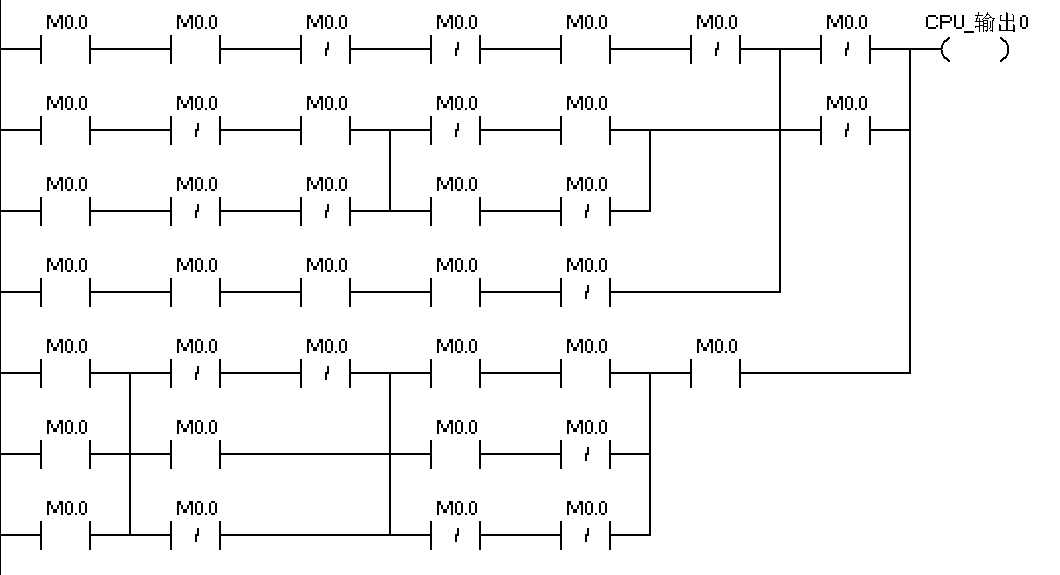

觸摸屏上顯示梯形圖，盡管不能像S7-200 Smart 顯示的一樣，但至少能看個大概
梯形圖符號是用向量圖表示的，圖中的每個符號對應一個位狀態指示燈
很多線條顏色沒有控制，所以邏輯結果要靠想象，一般操作工是看不懂的，但電工或工程師應該能理解
只是這些梯形圖是用位狀態指示元件組成，不能直接將200 smart梯形圖轉換為觸摸屏上的梯形圖，這些元件的布局也耗費時間，程序改了，這里也要跟著改，而且只能使用全局變量，不能使用局部變量，為了簡化，某些指令如比較指令等要事先將比較結果用全局位變量替代

就是有些藍色線條不能精確顯示，因為觸摸屏的線條不支持變量表達式

西門子觸摸屏能夠顯示西門子PLC內的梯形圖的

對于大部分設備而言，做好報警提示，狀態越多越詳細就行了。

有些很復雜的邏輯幾乎無法進行提示，但用梯形圖表達出來后就容易查找錯誤了，盡管已經做了很多報警提示，就是邏輯關系太復雜了

引用

引用第3樓宿遷電工于2025-11-03 17:00發表的  :
對于大部分設備而言，做好報警提示，狀態越多越詳細就行了。

優秀！

做這個的目的是什么呢？

不錯的

在觸摸屏上顯示一些復雜的邏輯圖，便于查找故障原因或某些條件為何不能成立
當然圖示的內容邏輯很簡單，但有時候很復雜的邏輯無法根據點的狀態簡單的判斷條件是否成立，這時候這個圖就會直觀些，至少操作工拍照給你就容易判斷哪里出問題或條件不滿足

引用

引用第6樓不小心遇見你于2025-11-04 10:54發表的  :
做這個的目的是什么呢？

引用

引用第8樓qwerty_123于2025-11-04 11:38發表的  :
在觸摸屏上顯示一些復雜的邏輯圖，便于查找故障原因或某些條件為何不能成立
當然圖示的內容邏輯很簡單，但有時候很復雜的邏輯無法根據點的狀態簡單的判斷條件是否成立，這時候這個圖就會直觀些，至少操作工拍照給你就容易判斷哪里出問題或條件不滿足

還要靠看這個才知道那只能說提示和報警還是沒做完整，程序本身還要優化

這個最后沒有輸出，該怎么報警
里面的M0.0是其它點，這里只做示意
不能說某個常開點不通就是這個點有問題，因為還有其它并聯回路

引用

引用第9樓工控小c于2025-11-04 12:16發表的  :

還要靠看這個才知道那只能說提示和報警還是沒做完整，程序本身還要優化

4、5百個報警也不能完全列出所有報警，只好放個梯形圖示意某些重要、常見操作為啥不能操作

引用

引用第3樓宿遷電工于2025-11-03 17:00發表的  :
對于大部分設備而言，做好報警提示，狀態越多越詳細就行了。
