樓主發表于: 2010-09-13 22:16

只看樓主 | 小中大

描述：伺服接線圖
圖片：

按照說明書伺服試運行可以轉，PLC發脈沖就不轉

伺服參數模式設置為定位方式，脈沖＋方向,41號參數設置成111,上電使能，限位接通

松下定位模塊pp41已經試過，可以驅動雷賽步進電機轉動

伺服驅動器CN1A接線如下
PP  脈沖＋
PG  脈沖－
NP  方向＋
NG  方向－

伺服編碼器信號有輸出，試運行定位模塊能收到編碼器信號

CN1B
接EMG信號到SG,其他信號沒有了，
現在上電電機能鎖住，
那位高手幫忙看看，三菱伺服沒用過，先謝謝了��！

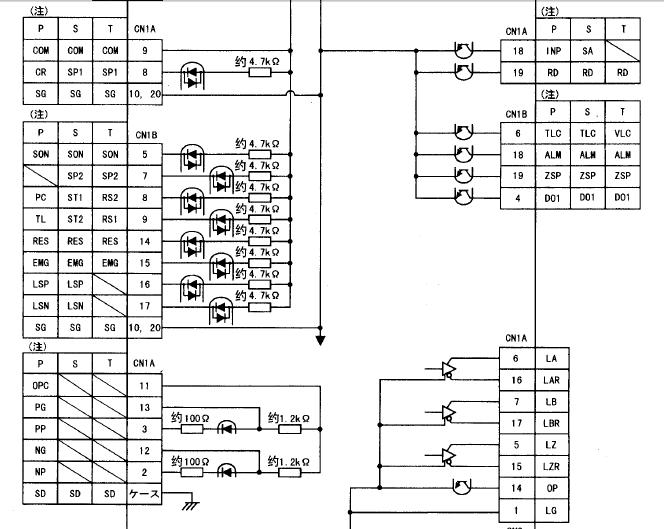

上面圖片是MR-J2S上的內部電路和外部接線
是不是需要接CN1A上的OPC接到24V上？？？

[ 此帖被e_newboy在2010-09-14 08:23重新編輯 ]

本人長期兼職承接電氣自動化項目：
1.熟悉各種品牌PLC程序設計，上位機組態編程，人機界面HMI編程，工業通訊網絡，設備設施物聯上云（IOT），數據采集，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏、上位機代寫服務，系統集成、節能改造等項目，CAD出圖。
3.服務周到、價格實惠，期待與你的合作，聯系電話/微信：15875502770

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1180 個
工控威望: 1327 點
下載積分: 3953 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-12-24
查看qinchenglim的主題 / 回貼

1樓發表于: 2010-09-14 08:36

只看該作者 | 小中大

首先你要將PP4寫控制代碼進去將脈沖輸出方式設置為脈沖+方向的方式,
再將MR-J2S的參數21設置為0011
還要注意PP4要接24V電源進去,不然沒有脈沖輸出
我也遇到過這樣的情況,我記得就是修改了上面幾項就好了, 你試試看

本帖最近評分記錄：

下載積分:+3(ymmfa) 熱心助人

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 9010 個
工控威望: 8706 點
下載積分: 17093 分
在線時間: 5365(小時)
注冊時間: 2006-08-10
最后登錄: 2026-01-17
查看ymmfa的主題 / 回貼

2樓發表于: 2010-09-14 09:05

只看該作者 | 小中大

我記得有一個要短接的，是供電的。

可以參考:http://www.jt-zhenqiu.com/read-gktid-607.html

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

chshzhh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chshzhh的主題 / 回貼

3樓發表于: 2010-09-14 12:26

只看該作者 | 小中大

外部接24V就不要短接，我用過一個，是松下PLC輸出脈沖的，要看你的脈沖輸出時什么信號？
集電極開路和共陽極是兩種接法扥！

e_newboy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 268 點
下載積分: 297 分
在線時間: 154(小時)
注冊時間: 2009-04-20
最后登錄: 2026-01-17
查看e_newboy的主題 / 回貼

4樓發表于: 2010-09-14 13:51

只看該作者 | 小中大

謝謝各位的回復，問題已經解決��！

OPC需要外接24V電源，OPC是伺服側脈沖，方向信號輸入電源�。�
